RC522 CHIP'e giriş
MF RC522, 13.56MHz temassız iletişimde kullanılan yüksek entegrasyonlu bir okuma yazma kartı çipi.Küçük boyutlu temassız okuma yazma kartı çipi, akıllı enstrümanların ve taşınabilir el cihazlarının araştırılması ve geliştirilmesi için iyi bir seçimdir.. MF rc522 gelişmiş modülasyon ve demodülasyon kavramlarını kullanarak 13.56MHz'de tüm pasif temassız iletişim modlarını ve protokollerini tamamen entegre eder.Destek 14443a uyumlu transponder sinyaliDijital parça, ISO 14443a çerçeve ve hata algılama işlemlerini gerçekleştirir. Ayrıca, Mifare serisi ürünlerini doğrulamak için hızlı şifrelemeden 1 şifreleme algoritmasını destekler.Mfrc522 daha yüksek hızı destekler Mifare serisinin temassız iletişim, 424kbit / s'ye kadar iki yönlü veri iletim hızı ile. 13.56MHz yüksek entegrasyonlu okuma yazma kart ailesinin yeni bir üyesi olarak. MF RC522 MF RC500 ve MF rc530 ile birçok benzerliğe sahiptir.Ama aynı zamanda birçok özelliği ve farklılığı vardır.Ev sahibi bilgisayarla iletişim kurmak için SPI modunu kullanır, bu da kablolamayı azaltmak, PCB kartının hacmini azaltmak ve maliyeti azaltmak için yararlıdır.
RFID MODÜLÜ'LERİNİN ÖNERİ

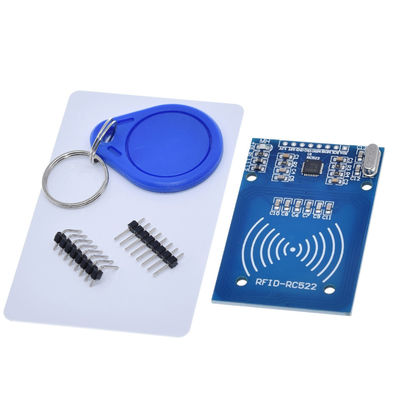

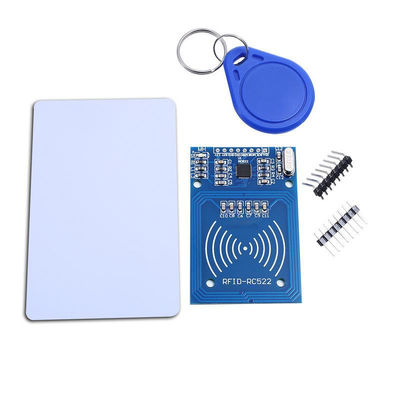

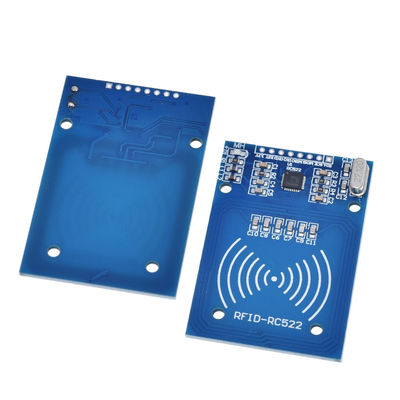

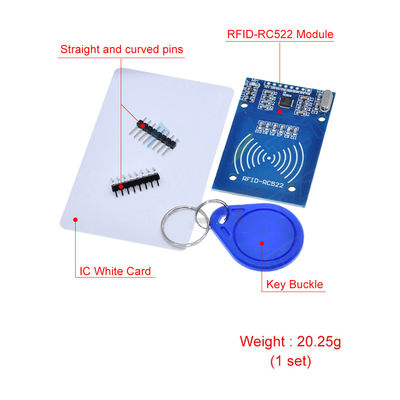

MF522-AN modülü, kullanımı uygun ve düşük maliyetli olan kart okuma devresi tasarlamak için MFRC522 orijinal yongalarını benimsiyor.Kart okuyucu geliştirme, ve RF kart terminalini tasarlamak / üretmek isteyen kullanıcılar. Modül doğrudan çeşitli okuyucu kalıplarına yüklenebilir. Modülün voltajı 3.3V,ve SPI arayüzünün birkaç basit hattı aracılığıyla kullanıcının herhangi bir CPUm ana tahtası ile doğrudan iletişim kurabilir, bu da modülün istikrarlı ve güvenilir çalışmasını ve kart okuma uzun mesafeyi sağlayabilir.
Elektriksel parametrelere kısa giriş
Çalışma akımı: 13-26ma / DC 3.3V
Akım: 10-13ma/DC 3.3V
Uyku akımı: < 80ua
En yüksek akım:< 30mA
Çalışma frekansı: 13.56MHz
Desteklenen kart türleri: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Ürün fiziksel özellikleri:
Boyut: 40mm x 60mm
Çalışma sıcaklığı: - 20C ~ + 80C
- 40C + 85C
Nispi nem: 5% - 95%
Uygulama
MF RC522, düşük maliyetli, küçük boyutlu, yüksek performanslı ve tek bir güç kaynağı gerektiren ISO/IEC14443A tabanlı çeşitli temassız iletişim uygulamaları için uygundur.
1Üç masa.
2. Gemide birim.
3- Toplu taşımacılık terminali;
4. Taşınabilir el cihazları;
5Temassız kamu telefonu Seri bağlantı noktası güç kaynağı voltajı (VCC): 5V RX: Seri bağlantı noktası alıcı TX: Seri bağlantı noktası gönderen GND: Güç toprak VCC: 5V güç kaynağı pozitif
