A4988 Sürücü Tablosu 3 boyutlu yazıcı CNC Shield V3 gravür makinesi genişleme tablosu

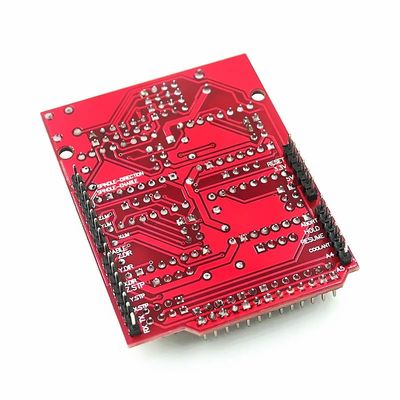

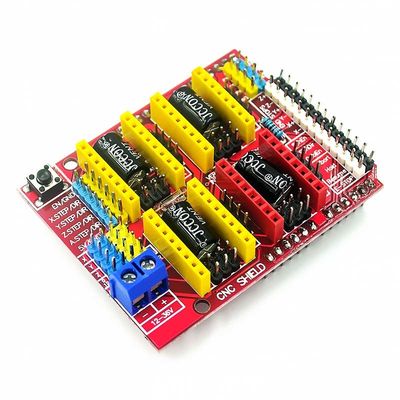

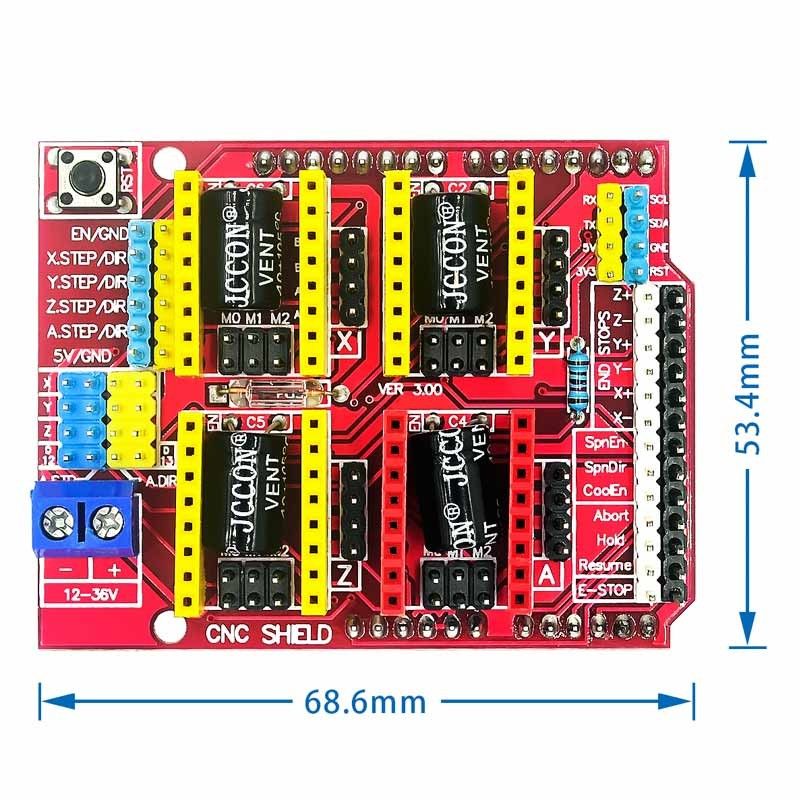

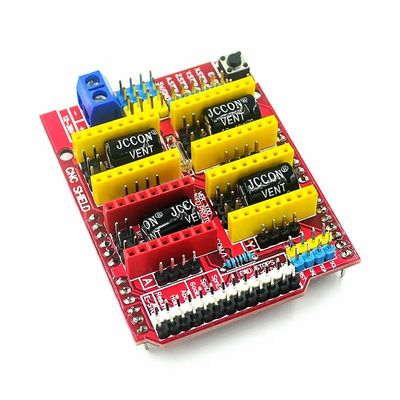

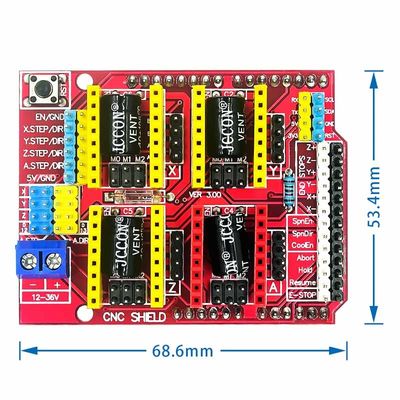

Çizim makineleri veya 3 boyutlu yazıcılar kullanırken, yukarıda gösterilen resimde gösterildiği gibi adım motor kontrol pinlerinin temel ihtiyaçları vardır.:EN (stepper motor sürücüsü etkinleştirilmiş, aktif düşük), Z.DIR (Z eksen yön kontrolü), Y.DIR (Y eksen yön kontrolü), X.DIR (X eksen yön kontrolü), Z.STEP (Z eksen stepper kontrolü), Y.STEP (Y eksenli adımlı kontrol) ve X.STEP (X eksenli adımlı kontrol).

Aşağıda basit bir adım motor kontrol programı var:

#define EN 8 // adımlı motor etkinleştir, active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: adım fonksiyonu: adım motor yönünü kontrol etmek için, adım sayısı. // Parametre: dir yön kontrolü, dirPin DIR pin adım motoruna karşılık gelen,stepperStepper motoruna karşılık gelen step pin, birkaç adım adım atmak // Geri dönüş değeri yok * / boş adım (boolean dir, byte dirPin, byte stepperPin, int adımlar) { digitalWrite (dirPin, dir); delay (50); for (int i = 0;I digitalWrite (stepperPin), HIGH); delaymikrosaniye (800); digitalWrite (stepperPin, LOW); delaymikrosaniye (800); } } void setup () {// IO pininde kullanılan adım motoru çıkış pinMode (X_DIR, OUTPUT) olarak ayarlanmıştır;pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // X eksenli motor geri dönüş turu, daire adımı için 200 adım (yanlış, Y_DIR, Y_STP, 200); // y eksenli motor geri dönüş turu, daire adımı için 200 adım (yanlış, Z_DIR, Z_STP, 200);// Z-eksenli motor ters dönme, Çember gecikmesi için 200 adım (1000); adım (gerçek, X_DIR, X_STP, 200); // X-eksenli motor çevreye aktarılır, çember adımına 200 adım (gerçek, Y_DIR, Y_STP, 200); // y-eksenli motor çevreye aktarılır,Çember adımına 200 adım (gerçek), Z_DIR, Z_STP, 200); // z-eksenli motor döngüye aktarılır, döngü gecikmesi için 200 adım (1000); }

Bu programda, her bir adım motoru için yönü ve adım sayısını kontrol edebilirsiniz. Bu kontrolü etkinleştirmek için, kurulum çıkış modunda adım motoru için kullanılan iğneleri ayarlayacaktır,ve etkinleştirme açın, böylece tahta başlayabilir. döngüde, adım komutu, adım motorunun yönünü, adım sayısını kontrol edebilir ve geri dönme ve transfer döngüsü için kullanılır.

Uygulamalar:

Creatall'ın A4988 Sürücü Kartı, özellikle V3 gravür makineleri ve 3 boyutlu yazıcı CNC kalkanları için tasarlanmıştır.4mm boyut ve çoğu 3D yazıcı CNC kalkanları için mükemmel bir uyumdurAdımlı motorları güvenilir ve verimli bir şekilde kontrol etmek için kullanılabilir.A4988 Driver Board çok çeşitli uygulamalara sahiptir ve prototip oluşturmak ve robotik ve 3 boyutlu baskı geliştirmek için mükemmeldir.. Yüksek kalitesi ve düşük fiyatıyla, herhangi bir proje için harika bir seçimdir. Creatall A4988 Sürücü Kurulu Serisi, herhangi bir 3 boyutlu yazıcı CNC kalkan projesi için ideal bir seçimdir.

Parametreler:

Destek ve Hizmetler:

Geliştirme Kurullarımız için kapsamlı teknik destek ve servis sağlıyoruz.ve tüm ürünlerimiz için tavsiye ve destek sağlayabilir.

Ürün kılavuzları, teknik belgeler ve kullanıcı forumları da dahil olmak üzere bir dizi çevrimiçi kaynak sunuyoruz. Hepsi geliştirme kurullarımızdan en iyi şekilde yararlanmanıza yardımcı olmak için tasarlanmıştır.

Eğer ek yardıma ihtiyacınız varsa, müşteri hizmetleri ekibimiz herhangi bir sorunuzu yanıtlamak için 24 saat hizmet vermektedir.Gelişim Kurulu'nun en iyi şekilde çalışmasını sağlamak için bir dizi servis sunuyoruz..

Müşterilerimiz için en iyi teknik desteği ve hizmeti sunmaya kararlıyız ve her zaman yardımcı olmak için buradayız.
