Özellikler:
1. Otomatik indüksiyon: Birisi indüksiyon aralığına girdiğinde, yüksek seviyeye girdiğinde, insanlar sensör aralığını terk ettiğinde otomatik olarak yüksek gecikmeli olarak ertelenir.Çıkış düşük.
2. ışığa duyarlı kontrol (isteğe bağlı): konum için ayrılmış modül, ışığa duyarlı kontrole, gün boyunca güçlü ışığa veya indüksiyona ayarlanabilir.Işığa duyarlı kontrol isteğe bağlıdır; fabrikada ışığa duyarlı direnç takılmamıştır.Gerekirse, lütfen yüklemek için ayrı bir ışığa duyarlı direnç satın alın.

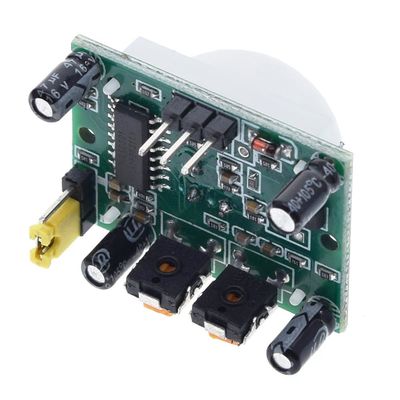

3. İki tetikleme modu: L tekrarlanamaz, H tekrarlanabilir.Jumper seçilebilir, varsayılan H'dir.
A. tekrarlanamayan tetikleme modu: indüksiyon çıkışı yüksek, gecikme süresi bitti, çıkış otomatik olarak yüksekten düşüğe değişecektir.
B. Tekrarlanan tetikleme modu: yani, gecikme süresi içinde çıkışın yüksek olduğunu algıladıktan sonra, eğer insan vücudu algılama faaliyet aralığındaysa, kişi yüksek seviyeyi terk ettikten sonraki gecikmeye kadar çıkışı yüksek kalacaktır. Seviye değişir düşük seviyeye (algılama modülü, insan vücudunun her aktivitesinden sonra otomatik olarak bir gecikme süresini geciktirir ve son aktivitenin zamanını gecikme süresinin başlangıç noktası olarak alır).
4. İndüksiyon engelleme süresi (varsayılan ayar: 3-4 saniye): Her algılama çıkışından sonra (yüksek seviye düşer), algılama modülü, algılandığı bir engelleme süresi ile takip edilebilir. Cihaz herhangi bir algılama sinyali almaz .Bu fonksiyon, algılama çıkış süresi ile engelleme süresi arasındaki aralığı elde etmek için kullanılabilir.Aralık tespit ürünlerine uygulanabilir.Aynı zamanda bu fonksiyon, yük değiştirme sürecindeki her türlü girişimi etkili bir şekilde bastırabilir.
5. Geniş çalışma voltajı aralığı: varsayılan çalışma voltajı DC5V ila 20V
6. Mikro güç: Özellikle kuru pille çalışan elektrikli ürünler için sakin akım 65 mikroamper.
7. Çıkış yüksek seviye sinyali: yerleştirmeyi sağlamak için çeşitli devre türleriyle kolayca yapılabilir.
Kullanım için talimatlar:
1 indüksiyon modülü, başlatma süresinden yaklaşık bir dakika sonra güç verir, bu sırada modül, bekleme durumuna bir dakika içinde dakikada 0-3 kez çıkış yapacaktır.
2. Işık ve diğer parazitlerden kaçınılmalıdır. Arızaya neden olacak sinyale müdahale etmemek için lens modülünün yüzeyini doğrudan kapatın;önlemek için çevrenin mümkün olduğunca kullanılması
Serbest rüzgar akışı, rüzgar sensöre müdahaleye neden olur.
3. Çift elemanlı problu sensör modülü, prob penceresi dikdörtgendir, gövde soldan sağa doğru her iki uçta daha uzun yönde çift elemanlı (A yuan B yuan)
Veya kızılötesi spektrum aracılığıyla sağdan sola doğru ikili zamana, mesafe farkına ulaşmak için, fark ne kadar büyükse, vücut önden proba doğru indüksiyon o kadar hassas olur.
Baş veya yukarıdan aşağıya veya aşağıdan yukarıya doğru, çift eleman kızılötesi spektral mesafe değişikliklerini algılayamaz, fark olmaz, bu nedenle sensör duyarsız veya çalışmaz;Bu nedenle sensör, vücudun geçmesini sağlamak için probun yönü ikili ve insan faaliyetinin yönü mümkün olduğunca paralel olacak şekilde kurulmalıdır.
Prob çift elemanlı indüksiyon.Algılama açısı aralığını arttırmak için bu modül dairesel bir mercek kullanır, ayrıca probun dört tarafının hassas olmasını sağlar, ancak sol ve sağ taraflar hala hassastır.
Ancak, iki endüksiyon aralığının üst ve alt yönleriyle karşılaştırıldığında hassasiyet, kurulum yine de yukarıdaki gereksinimlere göre yapılmaya çalışılmalıdır.
Kullanımda aşağıdaki noktalara dikkat edilmelidir:
1.DC voltajı gereksinimlerimizi karşılamalıdır, çok yüksek ve çok düşük modülün performansını etkileyecektir, ancak aynı zamanda güç kaynağının bilgisayar USB gücü, cep telefonu şarj cihazı güç kaynağı, eski gibi iyi bir regülatör filtresi olması gerekir. 9V yığın pil Modül çalışma gereksinimlerini karşılayamıyorsa, müşterilerin güç transformatörünü ve regülatörü üç terminalli voltaj regülatörü ve ardından 220UF ve 0,1UF kapasitör filtre güç kaynağı aracılığıyla kullanmaları önerilir.
2. Her ne kadar insan vücudu modülün önünde olmasa da, modülden gelen insan vücudu modüle çok yakınsa, sensör çıkışından da kaynaklanabilir, ayrıca insan vücudunun hata ayıklaması devre parçasına dokunmayın. Ayrıca modül çalışmasını da etkiler. Daha bilimsel bir yaklaşım, bir LED veya multimetre çıkışı yapmaktır, modül bir gazeteyle kaplıdır, insanlar odadan ayrılır, yani modülün çıktısı olup olmadığını görmek için 2 dakika mı?
3. modül düzgün çalışması için yükü almıyor, kaos çalıştıktan sonra yüke bağlanıyor, bunun bir nedeni güç kapasitesinin çok küçük olması, yükün güç tüketimi, modülün arızasından kaynaklanan voltaj dalgalanmalarından kaynaklanan yük, diğeri nedeni yüktür. Güç, röleler veya elektromıknatıslar gibi iş üzerinde girişime sahip olacak ve diğer endüktif yük, ters elektromotor kuvvet üretecek, 315M emisyon plakası elektromanyetik radyasyona sahip olacak ve diğer işler modülü etkileyecektir.Çözüm şu şekildedir: A, indüktör filtresinin güç kısmı.B, yükü ve modülü kullanarak farklı voltaj yöntemlerini kullanarak, örneğin: 24V çalışma voltajı kullanarak yük, modül, üç terminalli regülatör izolasyonunun kullanıldığı 12V çalışma voltajını kullanır.C: Daha büyük kapasiteli bir güç kaynağı kullanın.
4. İnsan vücudu sensör modülü yalnızca iç mekanlarda çalışabilir ve çalışma ortamı güneşten, güçlü doğrudan ışığa maruz kalmaktan kaçınmalıdır; çalışma ortamında güçlü bir RF paraziti varsa koruyucu önlemler kullanabilirsiniz.Güçlü hava girişimi durumunda kapıları ve pencereleri kapatın veya konveksiyonu önleyin.İndüksiyon alanı, ısıtma cihazları ve nesnelerle yüzleşmeyi önlemenin yanı sıra döküntü ve kıyafetlerin kolayca sarılmasını sağlar.
5. İnsan vücudu sensör modülünün kapalı bir kutuya kurulması tavsiye edilir, aksi takdirde çıkış sinyali oluşmuş olabilir.
6. Vücut sensörü modülü algılama açısı 90 dereceden azsa, merceği kesmek veya merceği kesmek için opak yapışkan bant kullanabilirsiniz.
7. Çift elemanlı problu insan vücudu sensör modülü, vücudun elleri, ayakları ve baş hareket yönü ile sensörün hassasiyeti yakından bağlantılıdır ve kızılötesi modül, mesafeyi doğru bir şekilde kontrol edemeyen sensörün özelliklerini belirler.

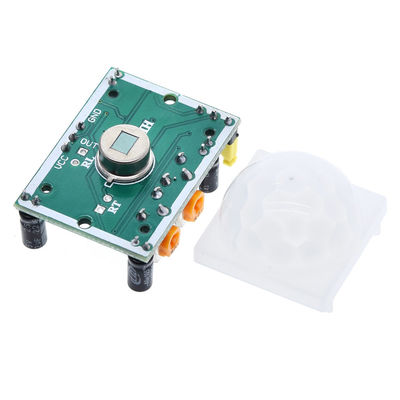

8. Probun (PIR) modülü devre kartının diğer tarafına monte edilebilir.Prob ayrıca iki damarlı korumalı kabloyla da uzatılabilir; uzunluğun da 20 cm'den az olması gerekir.
