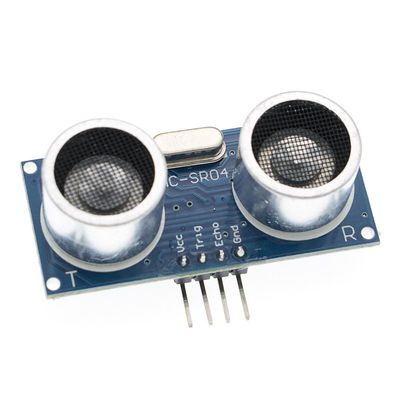

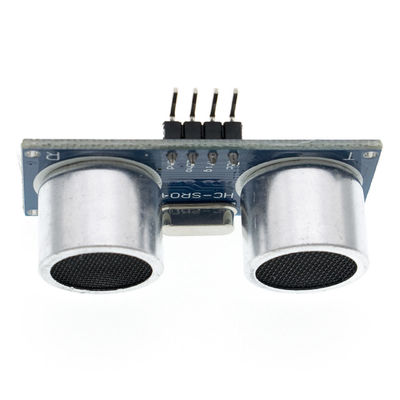

Arduino Dedektör Aralığı için HC-SR04 Mesafe Ölçüm Dönüştürücü Sensörü 2cm-450cm

1, Bu modülün performansı istikrarlı ve hassas mesafe ölçüsüdür.Ve benzer yabancı SRF05, SRF02 Ultrasonik Ölçüm Modülü.Modül hassasiyeti, kör noktalar (2 cm) süper yakın, sabit mesafe ölçümü güçlüdür ve bu ürünü başarılı bir şekilde pazara sunar!Bu modül, GH-311 hırsızlık önleme modülünün tamamen mütevazı kapasitesidir

İki ana teknik parametre:
1: Gerilim: DC5V
2: Sakin Akım: <2mA
3: seviye çıkışı: yüksek 5V çıkışı
4: seviye: 0V'nin sonu
5: İndüksiyon Açısı: 15 dereceden fazla değil: algılama aralığı: 2cm-450cm

7: Yüksek hassasiyet: 0,3 cm'ye kadar

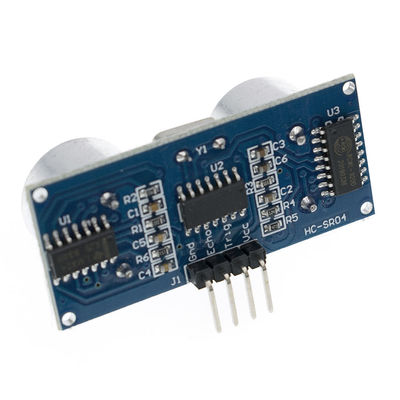

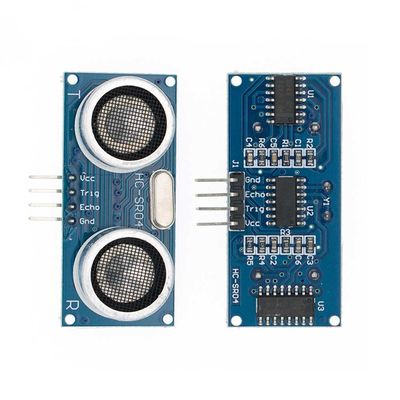

Panel kablolaması, VCC, tetikleyiciler (kontrol tarafı), yankı (alıcı uç), çıkış (boş ayaklar), GND

Not: TRIP pini dahili 10K direnci yukarı çeker, TRIP mikrokontrolcüsü IO bağlantı noktası pinini aşağı çeker ve ardından 10us darbe sinyaline.

Hırsızlık önleme modülü, değişen modüller bu ayağı kullanmadığında anahtar çıkış pimi olarak bu modül için OUT pini!

Not: Modül takılmalıdır Neyse ki, devre kartına yeniden enerji verilmiş ve çözülmeden önce yeniden enerji verilmişse yüksek arızadan kaçınılmalıdır.

Bu modül çeşitli programlarla sağlanabilir: C51, PIC18F877 mikrodenetleyici Yoshitatsu üç MCU test referansı.

3 URF04 modülü çalışıyor:

(1) En az 10us yüksek sinyale kadar değişen IO tetikleyicisi;
(2) modül otomatik olarak sekiz adet 40kHz kare dalga gönderir, bir sinyalin geri gelip gelmediğini otomatik olarak algılar;
(3) yüksek bir IO çıkışına dönüş sinyali, fırlatma ile geri dönüş arasındaki ultrasonik sürenin yüksek olması.

Test mesafesi = (yüksek süre * ses hızı (340M/S)) / 2;

Bu ürünün kullanımı basittir ve 10US'un üzerinde bir Kontrol Bağlantı Noktası varsa, alıcı bağlantı noktasında yüksek çıkışı bekleyebilirsiniz.Bu port, hesaplanan mesafe kadar zaman aralığı için düşük zamanlayıcı değerine düştüğünde bir çıkış açılabilir, zamanlayıcı okunabilir.böylesine sürekli bir ölçüm döngüsü, elde edebileceğimiz değeri ölçmek için hareket edersiniz ~ ~~

Modül çalışır:

(1) En az 10us yüksek sinyale kadar değişen IO tetikleyicisi;
(2) modül otomatik olarak sekiz adet 40kHz kare dalga gönderir, bir sinyalin geri gelip gelmediğini otomatik olarak algılar;
(3) geri dönüş sinyali, yüksek IO çıkışı, yüksek süre

Fırlatmadan dönüşe kadar geçen ultrasonik süre.Test mesafesi = (yüksek süre * ses hızı (340M/S)) / 2;
