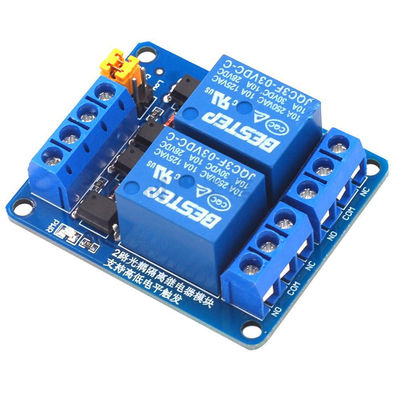

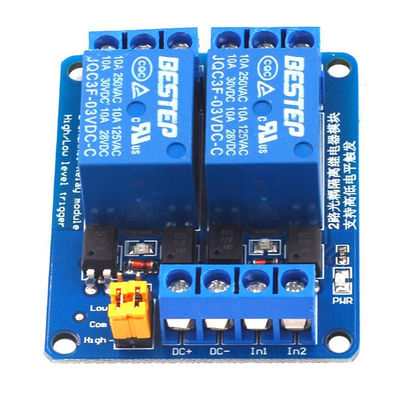

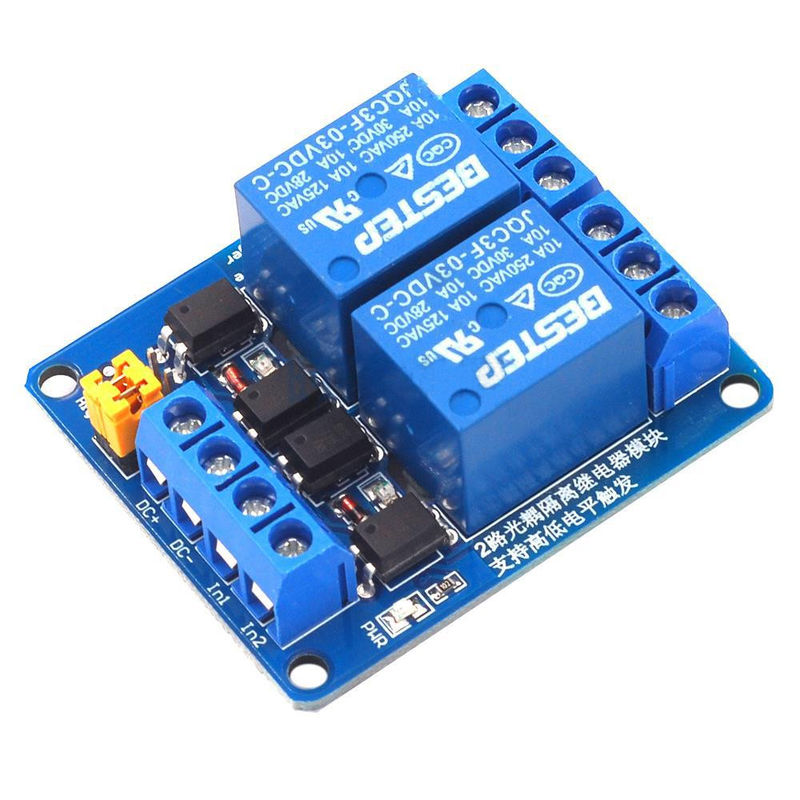

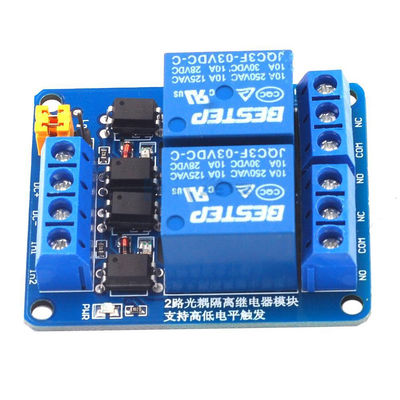

3.3V 5V 12V 24V Kontrol Röle Modülü 2 Kanallı Çift Optocoupler

• Modül, normalde açık arayüzün maksimum yükünü taşıyan orijinal kalite röleyi benimser: AC 250V/10A, DC 30V/10A;
• Çift optokuplör izolasyonu, güçlü sürücü kapasitesi, istikrarlı performans kullanma;tetikleme akımı 5mA;
• Modül çalışma voltajı 5V'tur;
• Modülün her kanalı, yüksek veya düşük seviyedeki jumper ile tetiklenebilir;
• Arızaya dayanıklı tasarım, kontrol hattı kopsa bile röle hareket etmeyecektir;
• Güç göstergesi (yeşil), 2 röle durum göstergesi (kırmızı)
• Kullanıcı dostu arayüz tasarımı, tüm arayüzler kablolama terminalleri aracılığıyla doğrudan bağlanabilir, çok kullanışlıdır

Modül arayüzü:

• DC+: Güç kaynağının pozitif kutbuna bağlayın (voltaj röle 5V'dur)
• DC-: Güç kaynağının negatif kutbuna bağlayın
• IN1-IN2: Her kanalın ayarına göre ilgili röle yüksek veya düşük seviyede kontrol edilebilir.

Röle çıkışı:

• NO1-NO2: Rölenin normal açık arayüzü.Röle kapatılmadan önce bağlantısız bırakılır.Aldıktan sonra COM'a kısa devre yapılır.
• COM1-COM2: Röle Ortak Arayüzü
• NC1-NC2: Normalde kapalı röle arayüzü.Röle kapatılmadan önce COM ile kısa devre yapılır.

Yüksek ve düşük seviye tetik seçimi:

• S1-S2, Röle 1 - 2 için yüksek ve düşük seviye tetikleme seçimidir;
• Com düşük seviyeye kısa devre yaptığında ilgili röle düşük seviyeli bir tetikleyicidir.Com yüksek seviyeye kısa devre yaptığında yüksek seviyeli bir tetikleyicidir.
