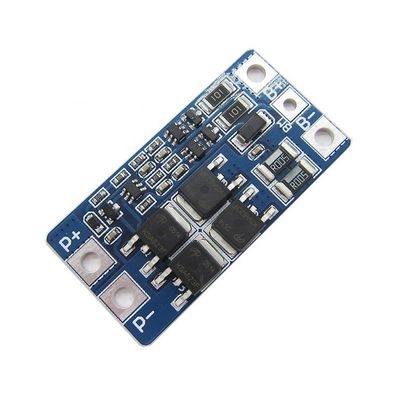

2S 10A 8.4V 18650 Lityum Koruma Kartı güç kaynağı modülü

Ürün Açıklaması:

• aşırı şarj voltaj aralığı: 4,25-4,35v ± 0,05v
• Boyut: 46,7 * 23 * 3,15mm Aşırı deşarj voltajı aralığı: 2,5-3,0v ± 0,05v
• Üst çalışma akımı: 10A Çalışma sıcaklığı: -40 --- +50 OC
• Anlık akımın üst limiti: 20A Depolama koşulları: -40-- +80 OC
• Sakin akım: 10uA'dan az Etkili ömür: 50.000 saatten fazla
• Dahili direnç: 300mΩ'dan az Kısa devre koruması: korunabilir, kurtarma işleminin şarj edilmesi gerekir
• Şarj voltajı: 8.4V-9V

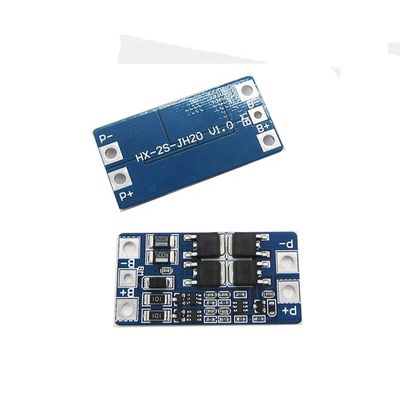

• Koruma levhası boyutu ve cihaz açıklaması: Koruyucu plakanın boyutu 46,7*23*3,15 mm'dir

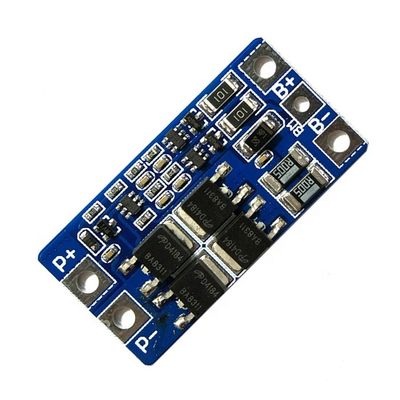

Kaynak noktası Açıklaması:

• B + aküye pozitif bağlı;
• B'ye bağlı akü negatif;
• MB, pili (1) pilden (2) önceki bağlantı noktasına bağlar;
• P+ pozitifin şarj/deşarj tarafına bağlanır (şarj tarafı/deşarj tarafı ortaktır);
• P-bağlantı / deşarj terminali negatif (şarj / deşarj ile paylaşılır).
