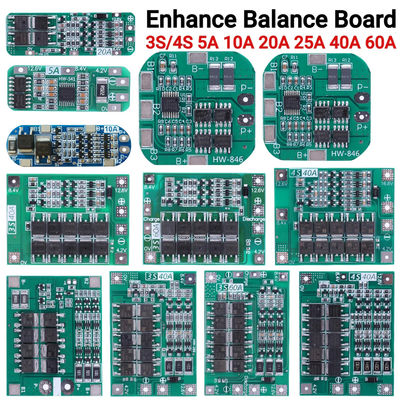

11.1V12.6V14.8V16.8V BMS'yi Geliştirmek için Dengeyi Geliştirmek 3S 4S 40A 60A

Ürün Tanımı:

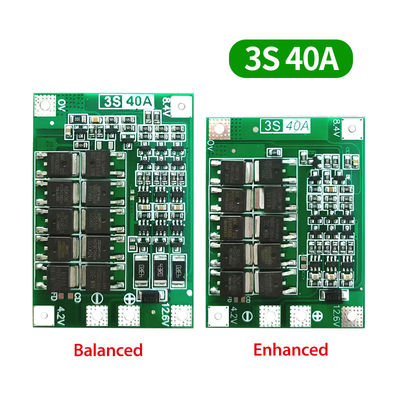

3 ipli 12.6V 40A lityum pil koruma panosu

• Şarj voltajı: DC 12.6V~13.6V
• Sürekli boşaltma akımı: en fazla 40A (sıcaklık dağılımı ortamı iyi değilse, lütfen yük akımını azaltın)
• Sürekli şarj akımı: 20A'ya kadar
• Bilanç Versiyon boyutu: 41x61x4mm
• Geliştirilmiş versiyon boyutu: 41x55x4mm
• Uygulanabilir seçim: 3.7V nominal voltaj için uygulanabilir, tamamen şarj edilmiş 4.2V lityum pil ( 18650, 26650, polimer lityum pil dahil) 170W'den daha düşük derecede delinebilir

Notlar:

• Matkabın başarılı bir şekilde başlatılması için 3 adet 10C-20C güç bataryası veya 6 adet 5C-10C güç bataryası gereklidir (önerilen güç bataryası modelleri: sony vtc4, vtc4A, vtc5A, vtc6)3 mm kare veya daha fazla bakır tel kullanın (nikel levhaları kullanılamaz)
• 0V, 4.2V, 8.4V, 12.6V'yi şema göre sıkı bir şekilde bağlayın. Kabloyu lehimlendirirken tahtadaki herhangi bir bileşene dokunmayın. Kasıtlı olarak kısa devre yapmayın.
• Pil ilk kez kaynatılırken veya şarj devam ederken, tek pil 4.2V'yi aştığı sürece, "430" direnişi ısınır ve boşaltır (boşaltma yaklaşık 4.19V ısıtmayı durdurmak için)Eğer "430" direnişi çok sıcaksa, yanlış hatın bağlı olup olmadığını kontrol edin.

Donanım hazırlama:

3S 12.6V 40A lityum pil koruma modülü, pil, güç kaynağı, yüksek güç yük direnci hazırlayın

Aşağıdaki resimde modül boşaltma şeması gösterilmiştir. Pil 3 dizelidir. Bağlı batarya 40A boşaltma akımını karşılamalıdır.Bataryayı paralelleştirerek veya büyük bir boşaltma akımı olan bir batarya satın alarak gerçekleştirilebilirÖrneğin, eğer batarya 2000mAH ise ve boşaltma katı 10C ise, o zaman 2'den sadece 3 dize gereklidir ve boşaltma akımı 40A'dır.

Aşağıdaki resim, pil şarj şemalarını göstermektedir. Şarj voltajı DC12.6V ~ 13.6V'dir. Şarj akımı bağlı pilden ve maksimum 20A'dan fazla değildir.Modülün dengelenmiş bir şarj yolu var., ve eşitleme fonksiyonu yalnızca pil performansının çok farklı olmadığı zaman çalışır.

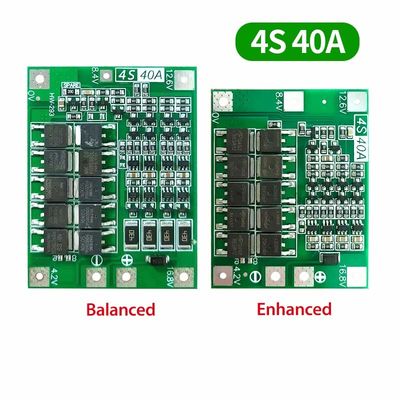

4 ipli 14.8V 16.8V 40A lityum pil koruma panosu

• Şarj voltajı: DC 16.8V~17V
• Sürekli boşaltma akımı: en fazla 40A (sıcaklık dağılımı ortamı iyi değilse, lütfen yük akımını azaltın)
• Sürekli şarj akımı: 20A'ya kadar
• Bilanç Versiyon boyutu: 45x60x4mm
• Geliştirilmiş versiyon boyutu: 44x55x4mm
• Uygulanabilir seçim: 3.7V nominal voltaj için uygulanabilir, tamamen şarj edilmiş 4.2V lityum pil ( 18650, 26650, polimer lityum pil dahil) 170W'den daha düşük derecede delinebilir

Notlar:

• Matkabın başarılı bir şekilde başlaması üç 15C-20C güç bataryası veya altı 10C-15C güç bataryası gerektirir (sıradan 18650 matkabı başlatamaz!!).
• 0V, 4.2V, 8.4V, 12.6V, 16.8V haritası kablolarına sıkı sıkıya uyarak, kasıtlı olarak kısa devre yapmayın.
• Fırça motorunun yükü kullanıldığında, kutupsal olmayan bir kondansatörü bağlamaya çalışın (25V'den yüksek bir gerilimi kaldırın,motorun ters spike önlemek için motorun pozitif ve negatif terminallerine kapasite 10uF-100uF)MOS tüpünü kır.
• 4 grup bataryayı seri olarak, lütfen her grup bataryanın voltajının aynı olmadığından emin olun, eğer aynı değilse, lütfen her bataryayı ayrı ayrı doldurun ve daha sonra seri olarak kullanın.Voltaj düşüşü daha hızlı batarya bu grup zayıf batarya.

Aşağıdaki resimde modül boşaltma diyagramı gösterilmiştir. Pil 4 dizelidir. Bağlı batarya 40A boşaltma akımını karşılamalıdır.Bataryayı paralelleştirerek veya büyük bir boşaltma akımı olan bir batarya satın alarak gerçekleştirilebilir. Örneğin, batarya 2000mAH, boşaltma çoklu 10C, o zaman sadece 4 serisi 2 ve maksimum akım gerekir boşaltma akımı 40A ulaşabilir, istikrarlı boşaltma 4 dizileri gerektirir 4 ve olabilir,Ve ısı dağılmasına dikkat etmeniz gerekiyorsa, boşaltma batarya gücü hızla düşecek.

Aşağıdaki resimde pil şarj şeması, 4 seri pil, gerçek tam şarj, voltaj 16.8V, şarj voltajı DC17V-18V, şarj akımı bağlı batarya,maksimum 20A'yı geçmez..
