Ürün ayrıntıları:
|
| Tip: | Bluetooth 5.1 | menşei ülke: | ÇİN |
|---|---|---|---|
| Marka: | yaratıcı | yonga seti: | Diğer |
| Başvuru: | Ses | ||
| Vurgulamak: | M38 Ses Alıcı Kartı,M28 Ses Alıcı Kartı,Bluetooth Alıcı Kartı BLT 4.2 |
||

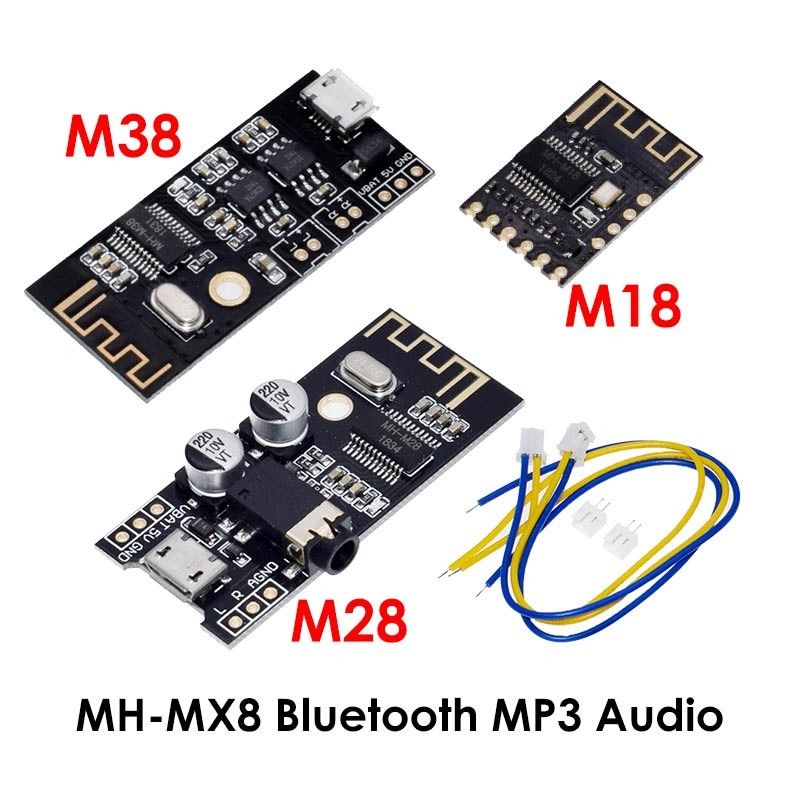

M38
MH-M38, en yeni Bluetooth 4.2 iletimini ve iki kanallı stereo kayıpsız çıkışı destekleyen düşük güçlü bir Bluetooth tasarımıdır.Küçük boyutlu, kullanışlı ve pratik olan modül, çift 5W hoparlörle donatılabilen bir güç amplifikatörü çipiyle birlikte gelir.Sürücüsüz oynatma için USB ses kartını destekleyin.Açık ortamda Bluetooth bağlantı mesafesi 20 metreye kadar çıkabilir.Bluetooth ses alımı, çeşitli ses DIY modifikasyonları vb. için kullanılabilir.
PCB boyutu: 45*20*3,6 mm (uzunluk, genişlik ve yükseklik)
Pim aralığı: 2,54 mm (konumlandırma deliğinin çapı 3 mm'dir)
3.Fonksiyon/Pin tanımı
1. Bluetooth V4.2 sürümü, Bluetooth otomatik bağlantı teknolojisini destekler, WAV/WMA/FLAC/APE/MP3 kayıpsız kod çözmeyi destekler, stereo çift kanal çıkışı.
2, güç kaynağı: doğrudan güç kaynağı için MICRO USB Android hattı 5V'yi doğrudan kullanabilirsiniz, ayrıca 5V güç kaynağını veya 3.7V lityum pili (yukarıda gösterildiği gibi) bağlayabilirsiniz.5V ve 3,7V güç kaynağı arayüzlerinin farklı olduğunu unutmayın.5V, 5V ve GND'ye, 3,7V lityum pil ise VBAT ve GND'ye bağlanır.
3, maksimum çalışma akımı 5V2A'dır, 5V2A regüle güç kaynağının kullanılması tavsiye edilir, ses kalitesi daha iyidir.
4. Modül açıldıktan sonra cep telefonu MH-M38 Bluetooth adını arar ve Bluetooth'a bağlandıktan sonra müzik çalabilir.
5, destek USB ses kartı, ücretsiz sürücü (tak ve çalıştır).Modülü bilgisayara bir USB kablosuyla bağlayın; bilgisayar, modül amplifikatör çıkışı aracılığıyla müzik çalabilir.
6, modül mavi gösterge ışığı:
7. Bluetooth bağlı olmadığında gösterge ışığı hızlı bir şekilde yanıp söner;
8. Bluetooth bağlantısı açıkken gösterge ışığı her zaman açıktır;
9. Bluetooth çalarken gösterge ışığı yavaşça yanıp söner.
10, ses çıkışı: sol ve sağ kanal stereo ses sinyali çıkışı, iki adet 2-8 euro, 3-5W hoparlöre bağlanabilir, 4 Euro 5W hoparlöre basılabilir.
11, bu ürünün kendi çift 5W güç amplifikatörü devresi vardır, kullanmak için başka bir amplifikatör kullanmamalısınız!İki amplifikatörün çıkışları paralel bağlanmayabilir veya negatif kutuplar birbirine bağlanabilir, aksi takdirde güç amplifikatörü çipi zarar görebilir.
4.Dikkat
1. Sinyal girişimi: Bluetooth anteni, yüksek frekansa veya güçlü elektromanyetik sinyal girişimine karşı son derece hassastır ve kablosuz cihazın gönderildiği yerden uzağa yerleştirilmelidir.Ve tahta belirli bir mesafeyi koruyarak metal nesnelere yakın olamaz.
2. Güç amplifikatörü kartında mevcut ses varsa bunun nedeni toprak parazitidir.Bluetooth modülünün çıkışının takılmaması tavsiye edilir. Telin özellikle topraklama kablosunun lehimlenmesi gerekir ve telin çok uzun olmaması gerekir.Ne kadar kısa olursa o kadar iyi., daha kalın olmaya çalışın.Güç amplifikatörü kartının topraklama noktasındaki ses topraklaması sorunu, güç amplifikatörünün ses girişinin topraklamasına bağlanmalıdır.En düşük akım sesini elde etmek için bu topraklama noktası farklı konumlarda lehimlenmeye çalışılabilir.Bluetooth zeminini ve amplifikatör zeminini izole etmek için Bluetooth ve güç amplifikatörü kartlarına ayrı ayrı güç verilmesi önerilir.
3. Bu ürün çıplak tahta tasarımı olduğundan, tahtadaki bileşenlere elle dokunmamaya çalışın, statik elektriğin çipi öldürmesine ve yanmasına neden olması kolaydır.
