5V DC-AC Kablosuz Wifi Modülü Saf Sinüs İnvertör SPWM EGS002 12Mhz

Giriiş:
EG8010, dijital, çok iyi işlev gören, saf sinüs dalgası invertör jeneratör çipinin kendi ölü zaman kontrolünü sağlayan, kullanılan bir dijitaldir.
iki aşamalı DC-DC-AC güç dönüşüm yapısı veya tek aşamalı DC-AC güç frekans transformatörü Boost mimarisi, harici
Yüksek hassasiyet elde etmek için 12MHz kristal osilatör ve harmonik bozulma çok küçüktür, 50Hz veya 60Hz saf sinüs dalgalı invertör
ASIC.Çip CMOS teknolojisini, SPWM sinüs jeneratörünün dahili entegrasyonunu, ölü zaman kontrol devresini, çarpanı kullanır
faktör aralığı, yumuşak başlangıç ​​devresi, devre, RS232 seri iletişim arayüzü ve seri LCD sürücü modülü 1602 fonksiyonlarına sahiptir.

Özellikler:
5V tek güç kaynağı
4 pinli saf sinüs dalgası çıkış frekansı seti:
50Hz sabit frekanslı saf sinüs dalgası 60Hz sabit frekanslı saf sinüs dalgası 0-100Hz
saf sinüs dalgası frekansı ayarlanabilir 0-400Hz saf sinüs dalgası frekansı ayarlanabilir
Tek kutuplu ve iki kutuplu modülasyon
Ölü bant kontrolü ile birlikte gelir, pin 4 ölü zamanı:
300nS ölü zaman 500nS ölü zaman 1,0uS ölü zaman 1,5uS ölü zaman
Harici 12MHz kristal osilatör
PWM taşıyıcı frekansı 23,4KHz
Gerilim, akım, gerçek zamanlı sıcaklık geri bildirimi
Aşırı gerilim, düşük gerilim, aşırı akım ve aşırı ısınma
1S'nin tepki süresini ayarlayan yumuşak başlangıç ​​modu pimi
Çıkış voltajını, frekansını ve diğer parametreleri ayarlamak için seri iletişim
Harici Seri LCD Modül 1602 invertörü görüntüler
gerilim, frekans, sıcaklık ve akım bilgileri

Paket içeriği:

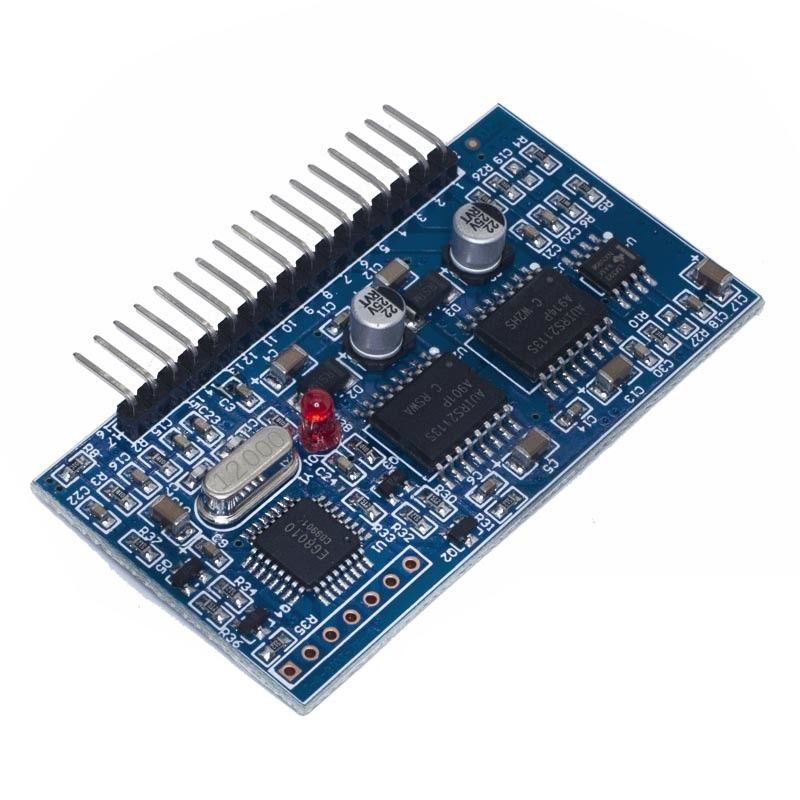

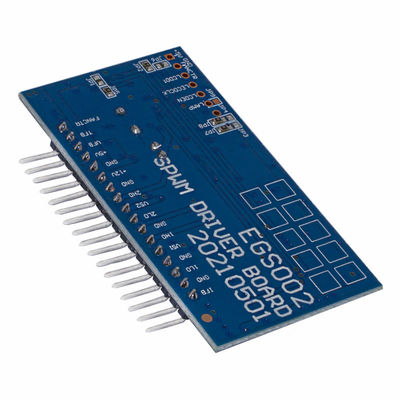

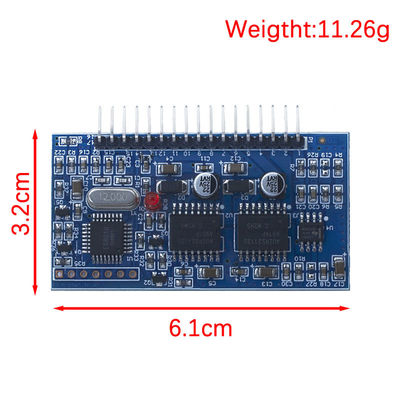

1 ADET x Saf Sinüs İnvertör Sürücü Kartı EGS002 "EG8010 + IR2113" Sürücü Modülü
