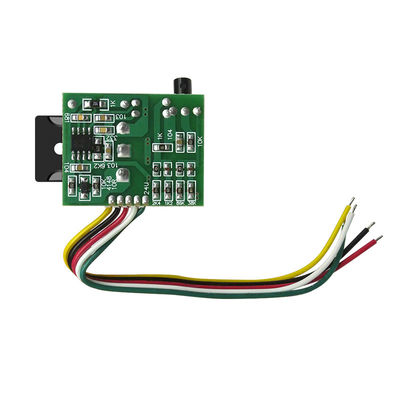

CA-901 Anahtarlama Güç Kaynağı Kartı DC örnekleme 46 İnç 12V 24V

CA-901 LCD TV anahtarlama güç kaynağı modülü DC örnekleme 46 İnç 12V 24V

Ürün Açıklaması:

• yüksek performans,
• Düşük güç tüketimi,
• küçük boy,
• geniş voltaj aralığı,
• kurulumu kolay,
• 12V 24V LCD TV gücünün geri dönüş çıkış voltajına uygundur
• 46 inç LCD TV'de, LCD elektrik kesintisinde veya yüksek güçlü anahtarlamalı güç kaynağının hızlı değiştirilmesinde kullanılır

Özellikler:

• Tür: LCD ürünler, yalıtımsız güç kaynağı
• Çıkış: 300V
• Çıkış: 12V/24V
• Ürün boyutu: 34mm*27mm*17mm
• Evrensel boyut: evrensel LCD, 46 inçin altındaki monitör
• Ürün kullanımı: yüksek performans, düşük güç tüketimi, küçük boyut.Geniş voltaj düzenleme aralığı

CA-901 REV: 01 modülün ana özellikleri:

• DC örnekleme ve TL431 regülatör geri bildirimi, iyi bir regülatör performansı.

• Bu modül 12V 24V seçici çıkış kullanır, yalnızca ilgili pedi bağlamanız gerekir, 12V veya 24V çıkış yapabilirsiniz

• Rasyonelleştirilmiş tasarım, kolay kurulum (şekil 1), şemaya göre, ilgili pedin üzerine bağlanması için gerekli çıkış gücüne göre (güç kaynağı modülü fabrika 24V)

İki kurulum talimatı:

• Orijinal güç anahtarını veya kalın modülü çıkarın; modül, orijinal ısı emiciye sıkıca sabitlenmiştir.

• Anti-tepe emilim devresinin normal olup olmadığını, transformatörün ikincil yükünün kısa devre olup olmadığını kontrol edin.

• Modül, orijinal güç anahtarının C kutbu kaynak noktasının kırmızı hattına (FET D kutbu, C kutbunun gücü için orijinal model) jeotermal alana bağlanan siyah çizgiye (büyük güç kaynağı filtre kapasitörü negatif).

• Sarı çizgi, transformatörün ikincil doğrultucu diyotunun (12V veya 24V) negatif kutbuna bağlanır. Filtre kapasitörünün pozitif kutbu (ana güç kaynağı)

• Transformatörün ikincil ana güç kaynağına bağlı beyaz hat 12V veya 24V(filtre kondansatörü negatif (soğuk taraf):

• Yeşil hat, orijinal modül C güç kaynağı tarafına (9V-18V) ve teorik makine IC güç kaynağına ve devre bağlantısını kesmeye bağlıdır.

• Şekilde gösterildiği gibi çıkış voltajına göre uygun pedi seçmek için

• Hattı bağladıktan sonra şunları yapmanızı öneririz: ilk önce bağlantıyı kesin (ana elektrik fişini çekin. Yükü, yanlış yüke bağlı (10 ohm 20 watt direnç), voltajı ölçün, güç test makinesinden önce doğruluğunu kontrol edin.
