CA-TB21H 2.1 Kanal TPA3116 Bluetooth Amplifikatör Kartı 50W+50W+100W Ses Amplifikatörü Modülü APP Kontrollü

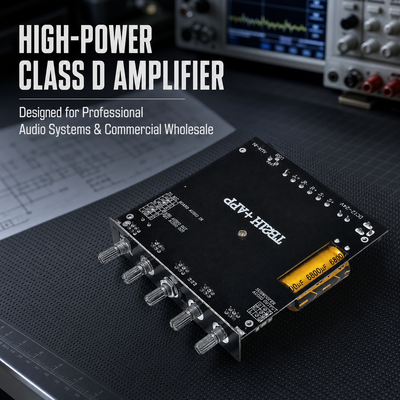

CA-TB21H, TPA3116 çipi üzerine kurulu, 50W + 50W sol ve sağ kanallar artı 100W subwoofer kanalı için DC 12-24V güç kaynağından güç sağlayan bir 2.1 kanal Sınıf D amplifikatör modülüdür. Ses kaynakları Bluetooth 5.1, AUX hat girişi, USB / TF kart oynatma ve birlikte verilen IR uzaktan kumanda ile kapsanır, BT-APP ise bir telefondan EQ ve ışık efekti kontrolü sağlar. Altın yüzgeçli bir soğutucu, beş ön kontrol düğmesi ve bir mikrofon preamp kartı için genişletme portları, bu kartı OEM hoparlör sistemleri, ev ses kitleri ve ses ekipmanı montaj hatları için hazır hale getirir.

• 2.1 kanal çıkış: her biri 50W sol ve sağ artı 100W subwoofer, TPA3116 çipi, 20Hz-20KHz frekans yanıtı.
• Dört giriş yöntemi: Bluetooth 5.1 (BT-APP, 10m açık alan), AUX, USB / TF kart ve düğme pilli IR uzaktan kumanda.
• Beş ön düğme: ana ses / güç, tiz, bas, subwoofer frekansı (20-200Hz) ve subwoofer ses seviyesi, artı bağımsız L/R kanal ses seviyesi.
• APP kontrolü: BT-APP, EQ ayarı, yerel medya, USB sürücü, SD kart, ışık efektleri ve cihazımı bul işlevlerini destekler.
• Genişletmeye hazır: MIC preamp reverb giriş ve çıkış portları, harici bir saf güç amplifikatörü kartı için subwoofer hat seviyesi çıkışı.
• Köprülenebilir mono: iki kanalı tek bir yüksek güçlü hoparlör için monoya köprülemek üzere DIP anahtar 1'i AÇIK (PBTL) olarak ayarlayın.
• Beş katlı koruma: ters polarite, düşük voltaj, aşırı ısınma, aşırı akım ve kısa devre koruması.

Subwoofer ve sol / sağ kanal hoparlör terminalleri, esnek Bluetooth anteni, USB portu, AUX ses girişi ve DC 12-24V güç girişi (5.5 x 2.1mm DC fişi) bir kenara yerleştirilmiştir, böylece kart ekstra kablo demetlerine gerek kalmadan bir kasaya monte edilebilir. Bir güç durumu LED'i ve beş düğme ön panelde yer alır.

Çıkış gücü besleme gerilimi ile artar ve hoparlör empedansı ile düşer. Aşağıdaki referans rakamları, adaptörü gerçek hoparlör setine eşleştirmenize yardımcı olmak için 19V ve 24V'de 4 Ohm ve 8 Ohm yüklerle ölçülmüştür.

Dengeli bir 2.1 sistem için 24V 5A veya 8A DC adaptör, 4 Ohm 30-50W sol ve sağ hoparlörler ve 4 Ohm 60-100W subwoofer öneririz. Daha yüksek akımlı bir adaptör, 100W subwoofer kanalını yüksek ses seviyesinde kararlı tutar ve adaptör gücü her zaman kartın gerçek çalışma gücünden daha yüksek olmalıdır.

Düğmeyi takmadan önce, potansiyometreyi işaretçi yönünde minimuma ulaşana ve daha fazla dönmeyene kadar sola çevirin. Düğme üzerindeki yatay çizgi, ses seviyesi ölçeği gerçek konuma uyacak şekilde şekilde gösterilen yöne bakmalıdır.

Monoya köprüleme için önce gücü kapatın ve DIP anahtar 1'i AÇIK (PBTL fonksiyonu) olarak ayarlayın. Her iki tarafa yalnızca bir hoparlör bağlayın; iki hoparlör bağlarken, her biri 4 Ohm veya daha yüksek olmalı ve paralel empedans 2 Ohm'un altına düşmemelidir. Genişletme portu 1 mikrofon preamp reverb girişidir ve genişletme portu 2 reverb çıkışıdır ve subwoofer hat seviyesi çıkışı harici bir saf güç amplifikatörü kartını besleyebilir.

BT-APP'yi yükleyin, telefon Bluetooth'unu kapatın, modülü açın ve BT-APP adlı cihaza bağlanın (BT-APP-BLE girişi APP tarafından kullanılmaz). APP, EQ ayarı, yerel medya oynatma, USB sürücü ve SD kart tarama, ışık efektleri ve cihazımı bul işlevleri sunar. EQ eğrileri APP bağlıyken geçerlidir; bas ve tiz ayarlanabilir.

Paket, düğme pilli ve yalıtım saclı bir IR uzaktan kumanda içerir: güç, mod, sessiz, oynat / duraklat, önceki / sonraki, EQ, ses açma ve kapama, tek / tüm tekrar, USB / TF kart anahtarı ve 0-9 parça seçimi. Çalışma menzili görüş hattında yaklaşık 7m'dir ve 15 derecelik bir açıda daralır.

Ses ekipmanı üreticileri, hoparlör sistemi montaj fabrikaları, ses elektroniği distribütörleri, OEM ve ODM ürün geliştiricileri, özel etiketli hoparlör markaları, özel paketleme projeleri ve düzenli toplu satın alma ekipleri için uygundur. Tipik kullanım durumları arasında 2.1 ev ses sistemleri, raf ve subwoofer setleri, dükkan arka plan müziği, DIY amplifikatör kitleri ve karaoke hoparlör kutuları bulunur.

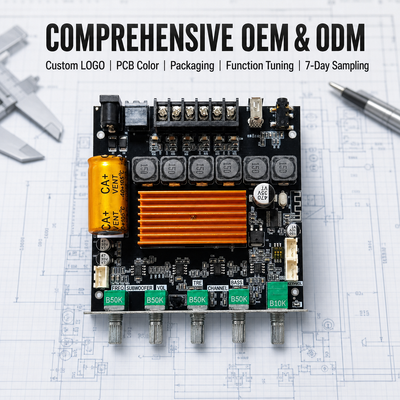

Kapsamlı OEM ve ODM desteği, özel logo, PCB rengi, ambalaj, işlev ayarı ve 7 günlük numune üretimini kapsar, böylece aynı kart farklı pazarlar için kendi markanızda ve yapılandırmanızda teslim edilebilir.

Her kart, 11 x 11 x 5 cm boyutlarında, 0.3 kg brüt ağırlığında, darbeye dayanıklı köpükle korunmuş ve ihracat sınıfı kartonlarda sevk edilen bireysel bir kutuda paketlenir. Kutuda basılı bir kullanıcı kılavuzu bulunur; OEM markalaması, özel ambalaj ve karışık konteyner yüklemesi mevcuttur.

Çapraz sınır ihracat deneyimine sahip doğrudan fabrika tedariki ses amplifikatör modülleri, OEM / ODM özelleştirmesi ile doğrulanmış tedarikçi, tekrarlanan siparişler için kararlı çıkış ve kısa teslim süresi. Fiyat teklifi ve numune düzenlemesi almak için hedef pazarınızı, hoparlör yapılandırmanızı ve sipariş miktarınızı bize gönderin.

Toptan fiyat, OEM özelleştirmesi ve numuneler için şimdi bize ulaşın.
