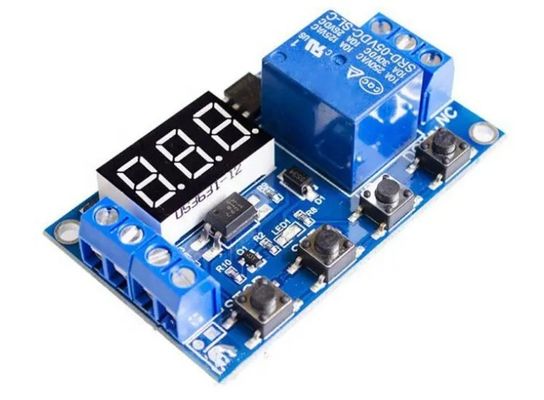

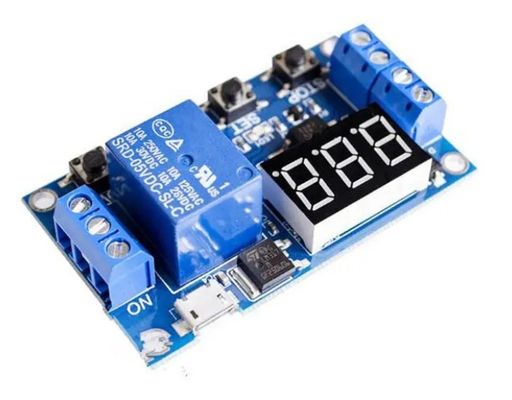

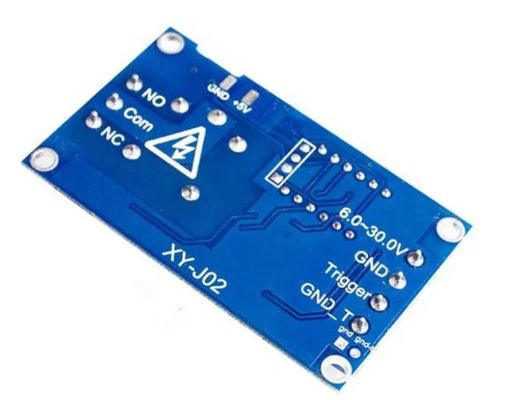

Orijinal Bir röle modülü, güç kesimi gecikmesi, bağlantıyı kesmek, tetik gecikmesi, döngü zamanlama devre anahtarı, USB Bir röle modülü ile, güç kesimi gecikmesi, bağlantıyı kesmek, tetik gecikmesi,Döngü zamanlama devre anahtarı 0.1 saniye (minimum) ~ 999 dakika (maksimum) sürekli ayarlanabilir Bu ürün kullanımı kolay ve güçlüdür, ancak alıcılar bu ürünün kullanım talimatlarını ayrıntılı olarak okuyun.Çok pratik bir üründür.. Modül özellikleri: 1. Geniş voltajlı güç kaynağı (6 ~ 30V) mikro USB 5.0V güç kaynağını destekler, kullanımı çok uygundur; 2. Arayüz açık ve basittir, güçlü,Anlamak kolay, ve neredeyse tüm ihtiyaçlarınızı karşılar; 3. Geri bağlantı koruması ile, geri bağlantı yanmaz, bir anahtar acil durma fonksiyonu (STOP anahtarı) vardır; 4.,5. Farklı OP, CL, LOP parametreleri ayarlanabilir,Bu parametreler birbirinden bağımsızdır ve ayrı ayrı kaydedilir.; 6. Tüm ayar parametreleri, güç kapatıldıktan sonra otomatik olarak kaydedilir. Çalışma modu: P1: Sinyal tetiklendikten sonra röle, OP zamanı için açılır ve sonra kapatılır; OP zamanı,Aşağıdaki işlemler P1.1: Sinyal tekrar tetiklendiğinde geçersizdir P1.2: Sinyal tekrar P1'i yeniden zamanlamaya başlıyor.3: Sinyal sıfırlamayı tekrar tetikler, röle kesilir ve zamanlama durur; P-2: Trigger sinyali verin, röle CL zamanı için kapatıldıktan sonra, röle OP zamanı için açılır,Zamanlama tamamlandıktan sonra, röle kapalı; P3.1: Trigger sinyali verin, OP zamanı için röle açıldıktan sonra, röle CL zamanı için bağlantıyı keser ve sonra yukarıdaki eylemleri döngü, tekrar döngü sinyalini verin,Rele bağlantısını kesecek., ve durma zamanlaması; döngü sayısı (LOP) ayarlanabilir; P3.2: Güçlendikten sonra sinyali tetiklemeye gerek yoktur, röle açıkken OP zamanı ve röle kapalıyken CL zamanı, yukarıdaki eylemler döngülenir; döngü sayısı (LOP) ayarlanabilir; P-4:Sinyal bekleme fonksiyonu. Eğer bir tetikleme sinyali varsa, zamanlayıcı temizlenir ve röle açık kalır; sinyal kaybolduğunda, röle, OP'yi zamanlamadan sonra kesilir; zamanlama sırasında,Başka bir sinyal var., ve zamanlayıcı temizlenir; Ürün parametreleri: 1: Çalışma voltajı: 6-30V destek mikro USB 5.0V güç kaynağı 2: Trigger sinyali kaynağı: yüksek seviye tetikleyici (3.0V-24V) Sinyal zemini ve sistem zemini, sistemin müdahale karşıtı yeteneğini artırmak için aynı zeminde değildir (aynı zamanda ortak zemine kısa devreye girebilir) 3: Çıktı kapasitesi: DC 30v 5A veya AC 220v 5A içindeki ekipmanları kontrol edebilir 4: Sessiz akım: 20mA Çalışma akımı: 50mA 5: Hizmet ömrü: 100.000'den fazla kez; çalışma sıcaklığı: -40~85°C; boyut:6.2*3.8*1.7cm 6: Optocoupler izolasyonu ile, gelişmiş anti müdahale yeteneği, endüstriyel sınıf devre kartı, hafızayı kapattıktan sonra parametreleri sonsuza kadar ayarlayın.Relay çıkışı pasif bir temas, bir hattın açma-kapama işlevini kontrol eden yüklenmemiş çıkış.
Zamanlama aralığı 0,1 saniye (minimum) ~ 999 dakika (maksimum) sürekli ayarlanabilir Zamanlama aralığını nasıl seçeceksiniz: Mod seçimi arayüzünde parametreler değerini ayarladıktan sonra,zaman aralığını seçmek için STOP düğmesine kısa basın; XXX. Ondalık nokta birliğin yerinde, zaman aralığı: 1 saniye ila 999 saniye XX.X Ondalık nokta onun yerinde, zaman aralığı: 0,1 saniye ila 99.9 saniye X.X.X.Tüm ondalık noktalar yanıyor., zamanlama aralığı: 1 dakika ila 999 dakika Örneğin, OP'yi 3.2 saniyeye ayarlamak istiyorsanız, ondalık noktayı onuncu yere taşıyın ve dijital tüp 03'ü gösterecektir.2 Parametrelerin açıklaması: OP zamanında, CL kapalı zamanında, LOP döngü süreleri (1 ′′999 kez, "---" sonsuz döngüleri temsil eder) Bu parametreler birbirinden bağımsızdır, ancak tüm modlar bu parametreleri paylaşır.Zamanlı çalışma P1'de 5 saniyeye ayarlandığında.1, ve kullanıcı P1.2 moduna geçmek istiyorsa, ilgili parametreleri ayarlamak için P1.2 girin, OP Bu da 5 saniye sürecektir; Ana arayüzde (ekran 000), kısa SET düğmesine basın,OP (CL, LOP) ve ilgili zaman XXX görüntülenir; Eğer sadece OP (örneğin mod P1.1P1.2, P1.3) zaman modunda, sonra kısa basın SET tuşuna sadece OP ve ilgili zaman görüntüleyecektir; Eğer modda OP, CL, LOP varsa (örneğin mod P3.1, P3.2), SET tuşuna kısa basarak OP ve ilgili zaman, CL ve ilgili zaman, LOP ve ilgili zaman görüntülenir.Ana arayüzde SET düğmesine kısa basarak kolayca mevcut modda ayarlanan parametreleri görüntüleyebilirsiniz, Bu çok uygundur! parametreleri nasıl ayarlanır 1. İlk önce röle çalışma modunu belirleyin; 2. röle çalışma moduna göre,ana arayüzde (modül çalıştırıldığında), mevcut çalışma modunu ( Varsayılan P1.1 modu) yanıp sönecek ve ardından ana arayüzü girecek) "SET düğmesine 2 saniye uzun basın ve sonra serbest bırakınve kısa basarak ayarlanacak mod seçin Yukarı ve Aşağı düğmeler (P1.1~P-4); 3. ayarlanacak modu seçtikten sonra (örneğin, P3.2), ilgili parametreleri ayarlamak için SET düğmesine kısa basın.CL off zamanı, LOP döngüsü zamanları ("-- -" sonsuz bir döngüyü temsil eder)), yukarı ve aşağı ile parametreler değerini ayarlayın,uzun baskı (hızlı artış veya düşüş) ve kısa baskı (artış veya düşüş 1 birim) desteğiParametre değerini ayarladıktan sonra, STOP düğmesine kısa basın Ondalık nokta konumunu seçmek için zaman aralığını seçin (öndeş zaman 0,1 saniye 999 dakika);SET tuşuna kısa basarak mevcut modun bir sonraki parametrelerini ayarlayın, işlem yukarıdaki ile aynıdır; 4. Seçili modun parametrelerini ayarladıktan sonra, SET düğmesine 2 saniye basın ve tutun ve serbest bırakın.ve sonra ana arayüzüne dönün. Parametrelerin ayarlanması başarılı oldu, çok basit! Ana arayüz: "000" (decimel nokta yok) röle çalışmadığında ve röle çalışırken bir ondalık nokta gösterilmektedir,Bu çok açık.! Mod seçimi arayüzü: girmek için SET düğmesine uzun basın, ayar tamamlandıktan sonra, çıkmak ve ana arayüzüne dönmek için SET düğmesine uzun basın, çok basit!
STOP düğmesi fonksiyon genişleme: Relay etkinleştir: 1. ON: OP iletim sırasında röleyi yürütmesine izin verilir; 2. OFF: röleyi yürütmesi yasaklanmıştır ve her zaman kapalıdır;Açma ve kapatma arasında geçiş yapmak için ana arabirimdeki STOP düğmesine kısa basın, mevcut durum yanıp sönecek ve daha sonra ana arayüzüne geri dönecektir. (Bu işlev acil durma işlevidir, röleyi açmak ve kapatmak için bir tuş) Uyku modu: 1. C-P uyku modu:Beş dakika içinde, herhangi bir işlem yapmadan, dijital tüp otomatik olarak ekranı kapatır ve program normal çalışır; 2. O-d normal mod: dijital tüp her zaman görüntü için açık;Basın ve 2 saniye STOP düğmesini tutun ve sonra C-P ve O-d durumları arasında geçiş yapmak için serbest bırakın. Mevcut durum yanıp sönecek ve sonra ana arayüzüne dönecektir.
