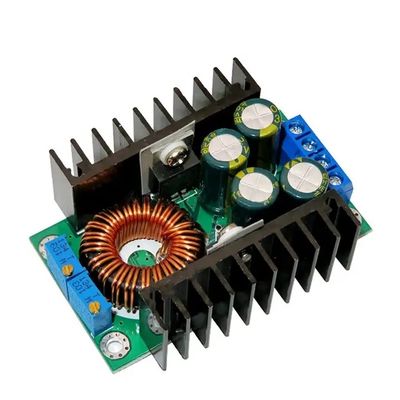

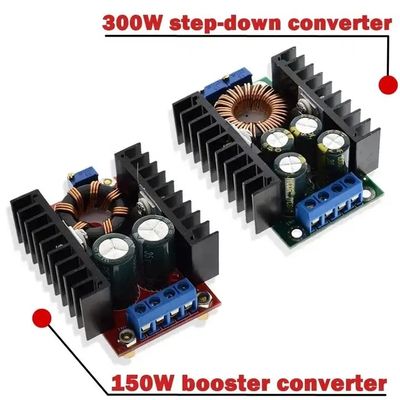

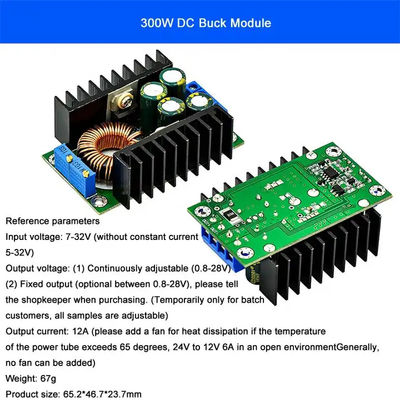

300w buck DC-dc:

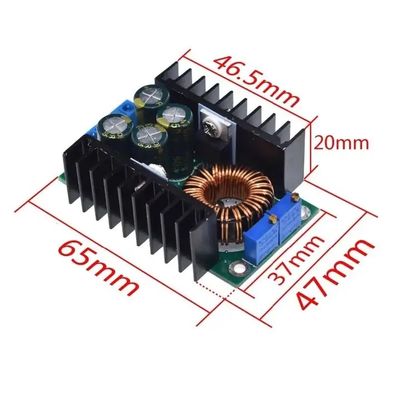

Boyutlar: 65 (uzunluk) * 47 (genişlik) * 23.5 (yükseklik) mm
1Modül özellikleri: İzole edilmemiş sabit akım, sabit voltaj modülü (CC CV) şarj modülü
2. Lamba akımını çevirin: Sabit akım değeri * (0,1 ), lamba akımı ve sabit değer bağlantısını çevirin, örneğin sabit akım değeri 3A, lambanın akımını sabit bir akım olarak ayarlayın.1 kez (0.1 * 3A = 0.3A).
3En düşük basınç: 1V
4Giriş 24V çıkış 12V 5A dalgalanma 50mV civarında (Gürültü hariç)
5Çıktı kısa devre koruması: Evet, sabit akım
6Giriş ters kutupluk koruması: Hiçbiri
7Çıktı geri akışını engelle: Hiçbiri
8Kablolama:
9Dinamik tepki hızı: % 5 200uS
10Potansiyometre ayar yönü: saat yönüyle (artış), saat yönüne karşı (azalma), giriş voltajına kapatılmış potansiyometre (CV) voltajı düzenlemek için kullanılır,Potansiyometre (CC) çıkış voltajına kapalı olarak akımı (CC) düzenlemek için kullanılır
11. Çalışma sıcaklığı: Endüstriyel sınıf (-40 ° C + 85 ° C) (effekti boru sıcaklığı, yüksek sıcaklıklı ısı güçlendirilmiş gerçek kullanımı not edin)
12İzleyici: çift renkli gösterge, şarj göstergesi ışığı kırmızı, yeşil ışık tam şarj anlamına gelir (Şarj yok yeşil)
13Sürekli akımın ve sıcaklığın doğruluğu: Gerçek testte, modül sıcaklığı 25 derece
60 derecede, sabit akım değeri değişimi %5'ten azdır (5A sabit akım değeri)
14Çıktı kısa devre koruması: Evet,Daimi akım (akım ayarı sabit akım değeri)
15Giriş ters bağlantı koruması: Hayır
16Çıktı ters akışı engelle: Hayır
17Kablolama yöntemi: terminal bloğu
Özellikleri:
1Sabit dönme lambası akımı, akım değerinin 0,1 katı.
(Şarj sırasında pilin tam şarj olup olmadığını belirlemek için kullanılır).
2Daha istikrarlı bir sabit akım kanıtlayan özel bir referans IC ve yüksek hassasiyetli akım algılayıcı dirençten yapılmıştır (20 °C'den 100 °C'ye sabit akım 1A olduğunda, sıcaklık kayması% 1'den azdır).Özellikle LED sürücüsü için uygundur..
3Yüksek çıkış akımı, maksimum çıkış akımı 8A'ya ulaşabilir.
4Dört yüksek frekanslı kapasitans, çıkış dalgalanmasını azaltabilir, çalışma dengesini artırabilir.
5MOS Schottky diyotlu bağımsız ısı alıcı, ısı dağılımı iyi ve birbirlerini etkilemez.
6Büyük boyutlu Sendust Core ve çift saf bakır kablo kullanmak, çalışma verimliliğini artırır, ateşi azaltır.
7. 3296 çok dönüşlü potansiyometre, yüksek doğruluklu voltaj ve akım düzenlemesi, iyi istikrar.
8. Çift renk lamba, çalışma durumu bir bakışta açık
9- Voltaj ve akım ayarlanabilir.
Uygulamalar:
Düzenlenebilir güç kaynağı (9A gücü yeterince büyük), yüksek güçlü LED sürücüsü, LED ekran sürücüsü, kurşun pil şarjı, lityum pil şarjı, araç güç kaynağı,Araç dizüstü bilgisayar güç kaynağı (buck), düzenlenmiş güç kaynağı, düşük voltajlı sistem güç kaynağı, (örneğin çocuklar Oyuncak araba 6V'ye basmak için 12V pil kullanır), 24V'den 12V'ye 9A, 12V'den 5V'ye 9A, 24V'den 5V'ye 9A, 24V'den 19V'ye, 20V'ye vb.,Bu yüzden geniş bir uygulaması var..
Pil şarjı:
1Batarya dalgalanma voltajı ve şarj akımı ile birlikte modülün giriş voltajını kontrol edin.
2Değişik voltaj potansiyometresini ayarlayın ve çıkış voltajını yaklaşık 5V'ye ayarlayın.
3Çıkış kısa devre akımı ölçmek için 10A akım ölçeğinde multimetre kullanın ve
Akım potansiyometresi, çıkış akımını beklenen şarj akımı değerine getirir.
4Sürekli voltaj potansiyometresini ayarlayın.
5- Bataryaya bağlı, şarj etmeye çalış.
(1,2,3Güç modülünün girişini bağlamak için 4 adım, çıkış hiç yüklenmeden bataryayı bağlamaz.)
LED sabit akım sistemi:
1LED'in çalışma akımı ve maksimum çalışma voltajını kontrol edin.
2Değişken voltaj potansiyometresini ayarlayın, çıkış voltajını yaklaşık 5V'ye ayarlayın.
3Çıktı kısa devre akımı ölçmek için 10A akım ölçeğinde multimetre kullanın ve akımı ayarlayın.
Çıkış akımının beklenen LED çalışma akımından emin olmak için potansiyometre.
4Sürekli voltaj potansiyometresini, çıkış voltajının maksimum LED çalışma voltajına ulaşması için ayarlayın.
5- LED'i bağla, test et.
(1,2,3Güç modülünün girişini, çıkışını bağlamak için 4 adım.

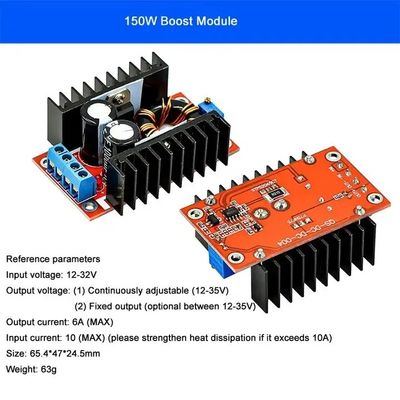

150W DC-DC güçlendirici:
Boyut: 65 (uzunluk) * 47 (genişlik) * 23.5 (yükseklik) mm (bakır sütun hariç)
100% yepyeni ve yüksek kaliteli DC-DC Boost Converter 10-32v'den 12-35v'ye
Düzenlenebilir Statik Güç DC Boost Voltaj Düzenleyicisi Dönüştürücü Modülü 10-32V'den 12-35V'ye 150W 6A
Giriş voltajı: DC 10-32 V
Çıkış Voltajı: DC 12-35 V ((Ayarlanabilir)
Çıkış Akımı: 6 A (MAX)
Giriş akımı: 10A (MAX)
Çıkış Gücü: Doğal soğutma 100W (MAX), güçlendirme soğutma 150W (MAX) gerçek Güç.
Dönüştürme verimliliği: 94% (Giriş 19V 2.5a Çıkış 16V, Referans)
Çıkış dalgalanması: 2% (MAX)
Çalışma sıcaklığı: endüstriyel (40 ° C'den + 85 ° C'ye), çevresel sıcaklık, 40 derece kazanmak, her ikisi de enerji kullanımı azaltmak veya soğutmayı artırmak için lütfen).
Tam yükleme sıcaklığı: 45 derece
Sıfır yük akımı: 25mA tipik
Voltaj düzenlemesi: %0.5
Yük düzenlemesi: %0.5
Dinamik yanıt hızı: 200uS %5
Kısa devre koruması: Hayır Lütfen sigorta veya koruma devresini giriş parçalarına yerleştirin.
Giriş ters koruması: Hayır (lütfen ters koruma ile uyumlu olun veya Giriş parçalarında bir bağ bağlayın.)
Boyutu: 65 * 23 * 56.3 mm
Uygulamalar:
1) DIY bir çıkış ayarlanabilir araba güç kaynağı, sadece giriş 12V güç kaynağını bağlamak gerekir, serbestçe ve sürekli çıkış voltaj ayarlayabilirsiniz (14-35V),Ama çıkış voltajı giriş voltajından daha düşük olamaz.. 2) Araba dizüstü bilgisayar güç kaynağı. Giriş 12V güç kaynağına bağlanır ve çıkış çalışmak için dizüstü bilgisayarınızın voltajına ayarlanır.
3) Güçlendirici şarj cihazı, 12V'den daha yüksek pilleri şarj etmek için 12V güç kaynağı kullanabilirsiniz.Eğer voltaj gerekli voltaj ayarlanır ve akım nominal akımı aşmazsa5) Bir proje üzerinde çalışırken ve giriş 10-18V olduğunda sistemin ön aşamasının güç kaynağı,ve sistem kartınız yaklaşık 24V güç kaynağına ihtiyaç duyuyor ve gücü çok büyük, sıradan DC-DC modüllerinin gücü çok küçüktür, modülümüzü seçin, düzeltmeden doğrudan makine üzerinde çalışabilir ve kolayca yüksek verimlilik ve yüksek güç artışı elde edebilirsiniz.
