Ürün ayrıntıları:
|

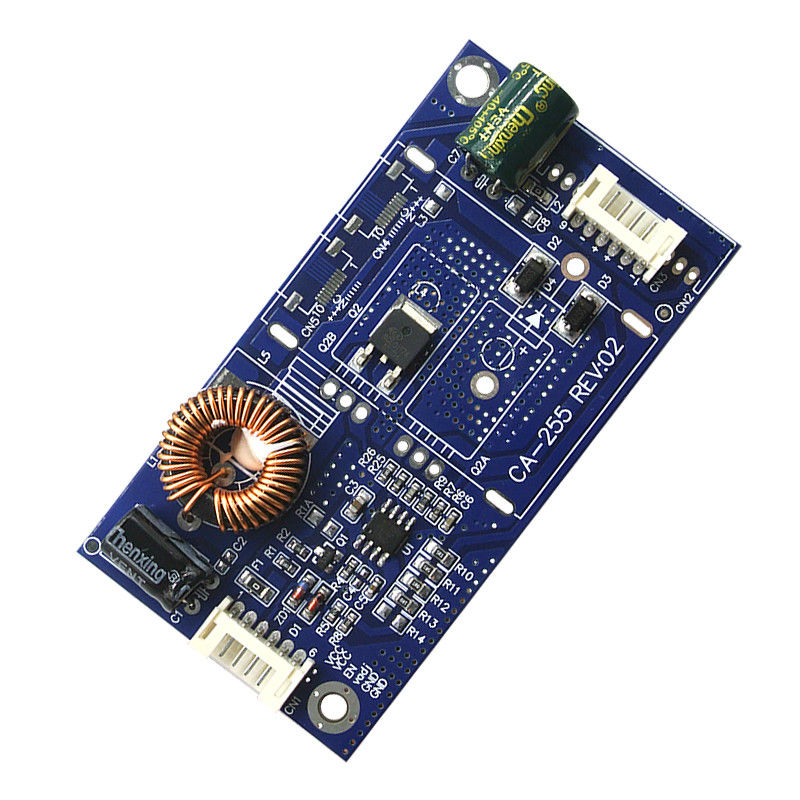

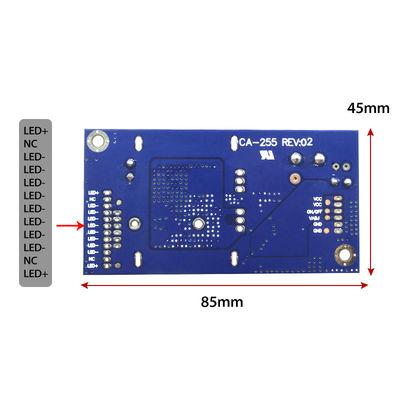

| Ürün modeli: | ca-255 | Ürün Boyutu: | 85*45mm |
|---|---|---|---|
| Giriş Voltajı: | 10.8-28v | çıkış gerilimi: | 88v otomatik |
| Çıktı Akımı: | varsayılan 480ma, 10-1000(ayarlanabilir) | Liman: | shenzhen limanı guangzhou limanı |
| Vurgulamak: | CA-255 LED Arka Işık Sürücü Kartı,LED Arka Işık Sürücü Kartı PWM,evrensel led invertör panosu 28v |
||

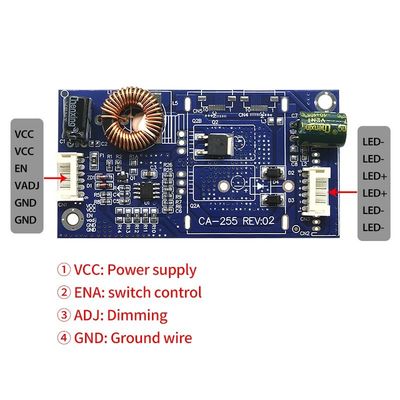

1. VCC: güç kaynağı ve voltaj pozitif, devre voltajı (Voltaj genellikle 12V veya 24V'dur)
2. ON / OFF, ON, EN, ON_BL vb: anahtar ayağı, ayak pedalı sinyali (Voltaj aralığı 2,5V-5V arasındadır)
3. PWM, PDIM, VDAJ, BL-PWM ve diğerleri: parlaklık ayarlı ayaklar (Karartmanın iki modu vardır, biri dijital moddadır -PWM,
biri analog karartma -DC
4. PWM'ye dikdörtgen kare dalga sinyali üreten darbe genişliği ayarı denir, frekans genellikle 200HZ-2KHZ'dir,
voltaj genliği genellikle 3,3V'dur, PDIM İngilizce kısaltmasıdır, Dim "parlaklık" anlamına gelir.
Analog karartma DC voltajıyla yapılır, genellikle parlaklığı kontrol etmek için 0V-5V DC voltajı sağlayan doğrudan ayağa aktarılır.
GND: toprak (negatif)
LED +: ışık yayan diyot (LED şerit) Pozitif
LED-: ışık yayan diyot (LED şerit) Negatif
