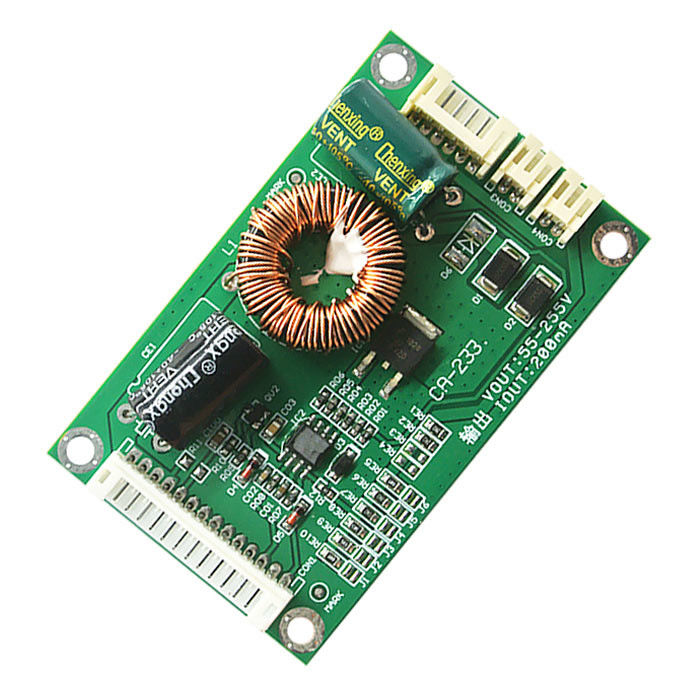

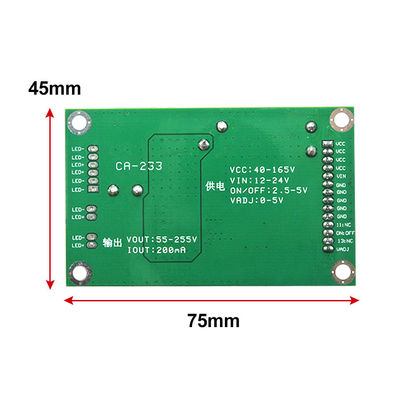

CA-233 LED Arka Işık Sürücü Kartı 55-255V çıkış sabit akımı

TCL için CA-233.Konka.Skyworth.Changhong.Hisense.Haier ve diğer marka televizyonların üçlü kartlı arka ışık sürücü devresi
onarım veya TV montajı.Giriş voltajı 40-165V, çıkış 55-255V.
Arka ışık çubuğunun gerekli voltajını bilmiyorsanız, lütfen denemek için minimum akımdan (varsayılan 200MA) kurulum yapın.
arka ışık parlaklığı yeterli değilse yavaş yavaş artırın, arka ışığı yakmak için maksimum akımı kullanmayın, yanması kolaydır
ışık veya sürücü kartı.

CA-233 akım ayarlama talimatları:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

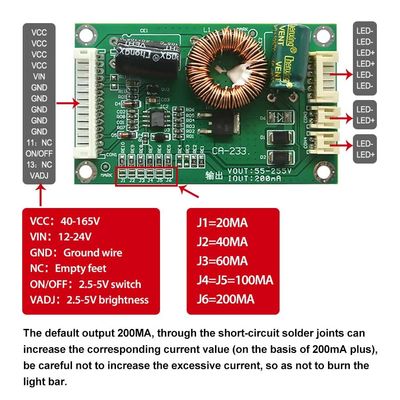

Bağlantı talimatı:
1. Filtre kapasitörünün VCC'ye pozitif voltajının arka ışığı için entegre güç kartı düzeltmesinde, voltaj aralığı 45v-165v arasındadır.
2. Daha sonra VIN'e 12-24V voltaj, 45V'den fazla yüksek voltaja bağlanamaz.
3. Güç topraklamasını GND'ye bağlayın.
4. NC boş, bağlı değil.
5. Orijinal güç panosunda, alınan AÇIK / KAPALI anahtar sinyalini bulmak için referans aralığı 2,5V-5V'dir.
6. Orijinal makinenin VADJ ayaklarına bağlı karartma sinyali, 5V en karanlıktır, 0V en parlaktır.

Varsayılan çıkış 200MA, kısa devre lehim bağlantıları aracılığıyla karşılık gelen akım değerini artırabilir (200mA artı temelinde), ışık çubuğunu yakmamak için aşırı akımı artırmamaya dikkat edin.
Giriş voltajında: sabit akım plakasının 2 yollu voltaj girişine ihtiyacı vardır, VCC sonra 40-165V voltaj, VIN sonra 12-24V voltaj, yalnızca bir voltaj artmayacaktır.

Uç:sürücü kartının elektrik izolasyonuna dikkat edilmeli, elektrik verildikten sonra hemen ütü ve benzeri şeyler takılmamalı
iletken malzeme.Güç kaynağından sonra, 400V elektrolizin deşarj olmasına dikkat edin (elektrik çarpmasını veya hasarı önlemek için).
Kış gövdesi statik olarak güçlüdür, devre kartındaki yarı iletken panele doğrudan dokunmayın (ellerinizi yıkayabilir ve sonra dokunabilirsiniz).
