DC4-30V Gerilim ve Akım Ölçer 10A 50A 100A Güç Araba Motosiklet

M430 bir voltaj, akım ve güç ölçüm cihazıdır.Yalnızca test edilen devrenin voltajını, akımını ve gücünü ölçebilir ve görüntüleyebilir.Görüntülenen değere ayarlanabilir bir direnç aracılığıyla ince ayar yapılabilir.Döngünün gerçek voltajının ve akımının hiçbir etkisi yoktur.

Kullanırken 30V'un üzerinde yüksek voltaj kullanmayın, aksi takdirde ürüne aşırı voltaj zarar verecektir.

10A serisi ürün bir şönt dirençle birlikte gelir ve doğru akım ölçümünün test ucunda kısa devre olacaktır.Sayaç, bağlantı şemasına göre yüke seri olarak bağlandığı sürece normal şekilde kullanılabilir.

Çalışma gerilimi:
Cihazın çalışma voltajı DC 4~30V'dir, 5~12V önerilir
İnce kırmızı çizgi, çalışma güç kaynağının pozitif kutbudur ve ince siyah çizgi, kalın siyah çizgi ile ortak zemine ait olan çalışma güç kaynağının negatif kutbudur.
Kullanırken, ince kırmızı ve siyah kablolara bağlanan limit voltajı 30V'u geçemez ve 12V güç kaynağı önerilir.

Ölçüm aralığı:
Gerilim ölçüm aralığı 0~100V, 10V'un altındaki görüntüleme modu 0,00V, gerilim 0,2V'da başlar ve hata aralığı ±1V'dir.
Akım ölçüm aralığı 0~10A'dır, akım 0,03A'dan başlar ve hata ±0,1A'dır.

Gerilim göstergesinin ince ayarı
Bu, ana ayar değil, ekranın ince ayarıdır, ayar ekran voltajıdır, ancak gerçek voltaj ayarlanamaz!

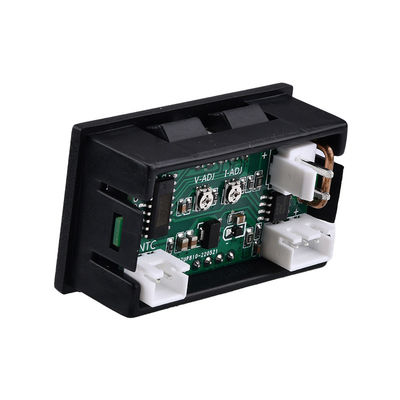

Düz uçlu bir tornavida bulun ve voltaja ince ayar yapmak için V-ADJ yuvarlak ayarlanabilir direncini çevirin

Geçerli ekranın ince ayarı
Bu, ana ayar değil, ekranın ince ayarıdır, ayar ekran akımıdır, ancak gerçek akım ayarlanamaz!
Düz uçlu bir tornavida bulun ve akıma ince ayar yapmak için A-ADJ yuvarlak ayarlanabilir direnci çevirin

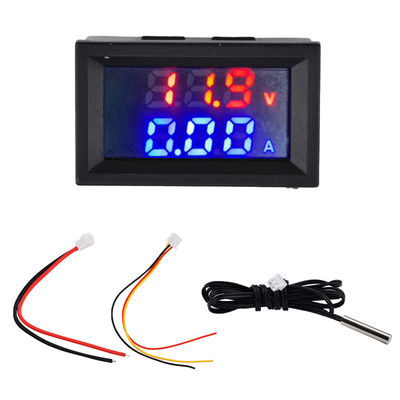

Standart tel:
XH-2.54-3P kırmızı, siyah ve sarı tel (ince telin toplam uzunluğu: 155 mm)
İnce kırmızı çizgi: Çalışan güç kaynağının pozitif kutbu, 30V'un üzerindeki bir güç kaynağına bağlanamaz
İnce siyah tel: Çalışan güç kaynağının negatif kutbu ve şantiyedeki kalın siyah telin, güç kaynağını paylaşırken bağlanmasına gerek yoktur.
İnce sarı çizgi: test devresi güç kaynağının pozitif kutbuna bağlı voltaj test hattı
VH-3.96-2P kırmızı ve siyah kablo (kalın kablo toplam uzunluğu: 165 mm) akım test kablosu
Kalın kırmızı tel: yükün negatif kutbuna bağlanan akım testinin pozitif kutbu.
Kalın siyah kablo: akım testi negatif, güç negatifine bağlanın, önce bağlayın ve sonra bağlantı kesildiğinde bağlantıyı kesin

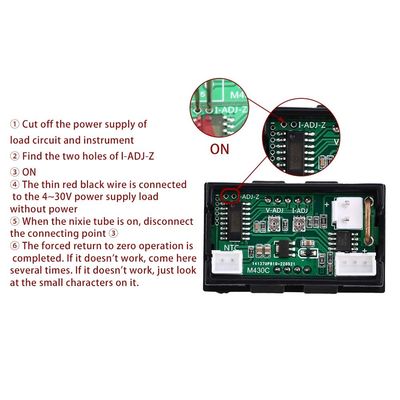

Yüksüz akım sıfır işleme yöntemine dönmez:
Sıfır yük sıfırlama için sivri uçlu bir cımbız hazırlamanız gerekir.Yük devresine enerji vermeyin.İnce kırmızı ve siyahı kapatın.Cımbızı I-ADJ-Z'nin yanındaki iki yuvarlak deliğe sokun, ince kırmızı ve siyahı açın, 5 saniye bekleyin ve cımbızı çıkarın., yani sıfıra zorlanır, değilse işlemi birkaç kez tekrarlayın.
