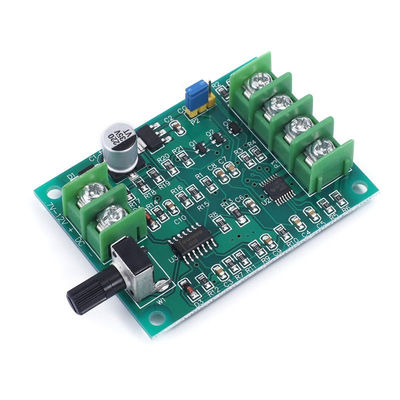

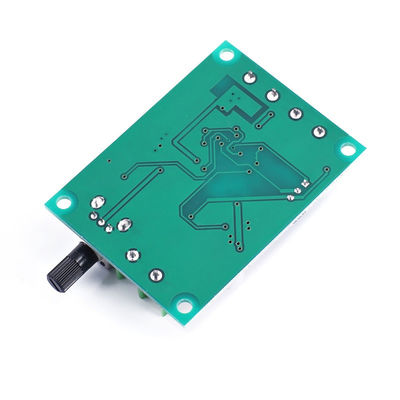

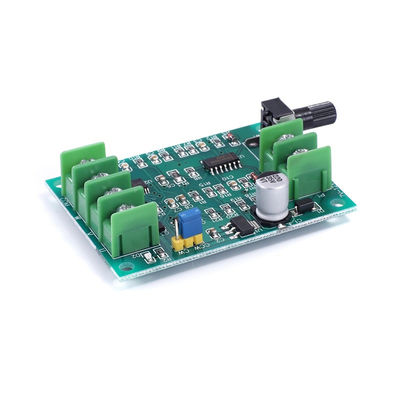

5V 12V Fırçasız PWM Motor Hız Kontrol Cihazı Sürücü Kontrol Kartı

fırçasız DC motor sürücü kartı
Geçmişte, satılan fırçasız motorun sürücü kartı, motor hattı teması zayıf olduğunda, yanlış hat bağlandığında, yük çok büyük olduğunda ve çıkış ucu kısa devre yaptığında sürücü çipini yakmak kolaydı.Artık, geliştirilmiş sürücü kartı, motorun yanlış hatta bağlanmasına, yükün çok büyük olmasına ve motor hattının kısa devre yapmasına bakılmaksızın çipi yakmayacak, böylece onu çalıştırmakta özgürsünüz.
Sürücü kartı, sabit disk fırçasız motor ve optik sürücü fırçasız motor gibi mikro 3 telli veya 4 telli hall free fırçasız motorları çalıştırabilir.
Sürücü kartında voltaj ters bağlantı koruması, aşırı akım koruması ve kısa devre koruması bulunur.Kablolama basit ve kullanımı kolaydır.
Sabit disk 7-12V voltajla döndürülebilir.Voltaj ne kadar yüksek olursa, yaklaşık 10.000 devire kadar dönüş hızı da o kadar hızlı olur.
4 telli bir motorun ortak portu nasıl belirlenir: multimetrenin direnç dişlisi *1 ile sırasıyla dört terminali ölçün.Bir terminalin direnci en küçük ve diğer üç terminalin direncine eşitse bu terminal com terminalidir, yani ortak terminaldir.Sürücü kartı, 3 telli veya 4 telli fırçasız motoru otomatik olarak tanır ve 4 telli fırçasız motorun iletişim hattından da bağlantısı kesilebilir.

[sürüş voltajı] DC: 7-12V
[Çalışma akımı] ≤1.2A
[hız düzenleme aralığı] %0-%100
[Faz ters çevirme kontrolü] Evet
[voltaj ters bağlantı koruması] Evet
[aşırı akım koruması] şunları içerir:
[kısa devre koruması] Evet

Not: Fırçasız sürücü kartının kısa devre aşırı akım korumasından sonra güç gösterge ışığı söner.Bu sırada sürücü kartının güç kaynağı kesilmelidir ve aşırı akımın nedeni giderildikten sonra sürücü kartına güç kaynağı sağlanabilir.LED güç gösterge ışığı açıkken normal şekilde çalışabilir.
