CA-888 LCD TV Güç Modülü Evrensel Pencere Kontrolü Güç Tedarik Modülü

• Model: CA-888

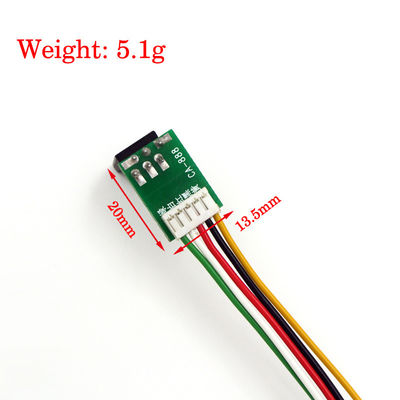

• Boyut: 19.5*13.5mm
• Kullanımlar: 15-21 inç LCD monitör güç kaynağı bakım sorunlarını çözmek için LCD güç panosuna büyük oranda hasar verir. Çip'i çalıştırmak için bir güç, yüksek güçlü güç anahtarı,En yaygın örnekleme direnci hasarı, bu bileşen modellerinin çeşitliliği nedeniyle,genellikle aynı yedek parçalar olmadığı için ve onarılamıyor.Genel amaçlı LCD güç kaynağı modülü geliştirmek için müşteri ihtiyaçlarının çoğunluğu olmalıdır.
• Modülün özellikleri: kablolama basittir, kurulumu kolaydır, zaman tasarrufu, bakım başarısı oranını artırır vb.Arkadaşların bakım problemleri karşılaşıldığında, bunu evrensel bir güç kaynağı modülü altında geliştirmeyi düşünebilirsiniz..

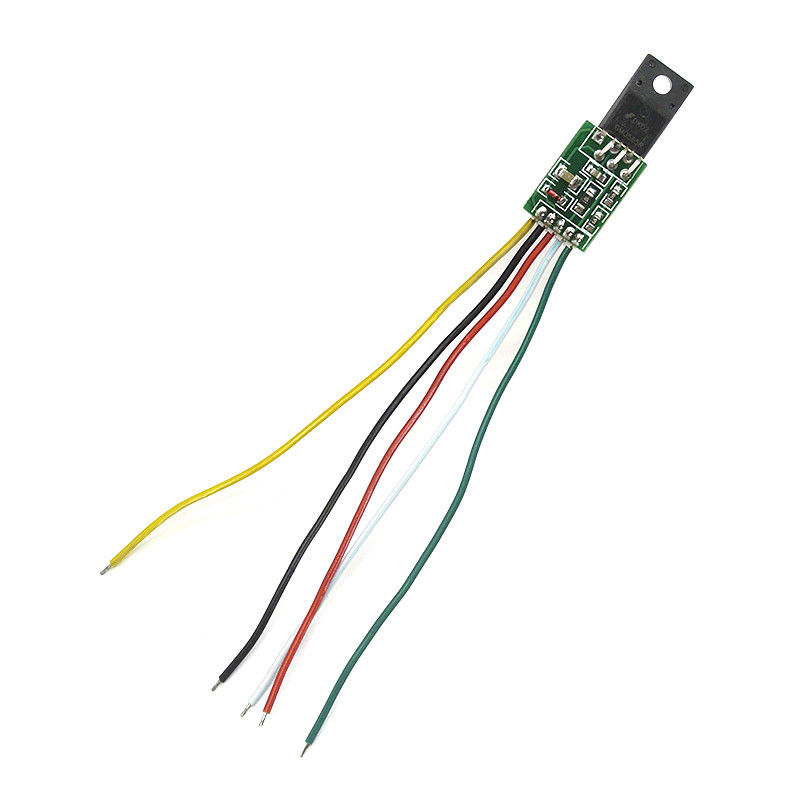

Pin tanımı

• ayak sarı çizgi: DRAIN, güç kontrol tarafı, daha sonra orijinal yüksek güç MOS güç kaynağı D-kutbu.Genelde güç anahtarı tüp ayaklarının ortası

• ayaklar siyah hat veya toz hattı: GND, modül toprak 300v, sonra negatif kondansatör, aynı hat olabilir. Doğrudan büyük bir filtre kondansatör negatif bağlı

• Ayak kırmızı çizgi: VCC, modül güç kaynağı tarafı, sonra geri dönüş sarma terminal düzleyici kondansatörü pozitif, sürekli güç kaynağı, 12-18V arasındaki voltaj.

• Ayaklar beyaz çizgi: FB, geri bildirim voltajı, sonra optocoupler 4 ayak, lütfen optocoupler 3 ayak sıcaklığı kontrol, sıcaklık değil, sonra sıcak zemine kısa optocoupler koyun,4 pinli çevresel devre bağlanmadan.

• ayaklar yeşil çizgi: başlatma başlangıç iğnesi, sonra +300 v kondansatör pozitif

Kullanımı:

• Tahta üzerinde orijinal güç kaynağı çipi çıkarın (genellikle 8 feet), ve anahtarı (mos tüp)

• 300v kondansatörü kontrol edin. Paketin yük tarafının kapasitesini de kontrol edin.

• Değiştirme

• Yük tarafını kontrol edin. Kısa devre yok. Reklam panoları, yüksek voltajlı panolar.

• Modülü ilgili hattına bağlayın ve yanlış olursa modül patlama neden olabilir, yanlış olmadığını dikkatlice kontrol

• Radyatörün orijinal konumunda kurulmuş, yalıtım dikkat, kısa devre değil

• Güç, ölçüm voltaj çıkış değil, hiçbir çıkış var, sonra nedeni kontrol
