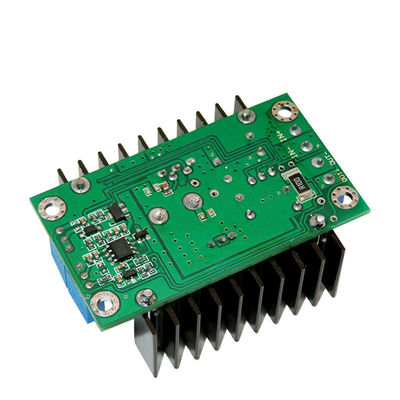

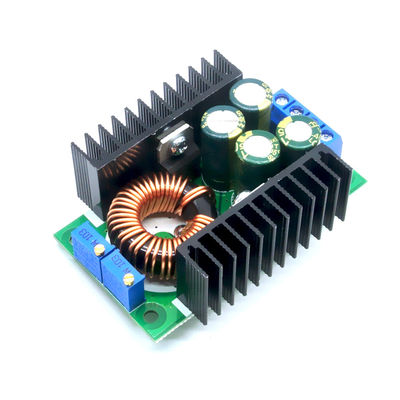

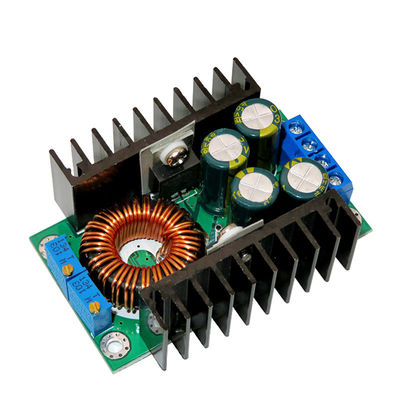

300W 9A DC Adım Aşağı Modülü 5-40v 1.2-35v Ayarlanabilir Buck Dönüştürücü Güç Kaynağı Modülü

• Modül özellikleri: Yalıtımsız kademeli sabit akım, sabit voltaj modülü (CC CV) şarj modülü
• Giriş voltajı: DC 7-32V
• Çıkış voltajı: (1) DC 0,8-28V sürekli olarak ayarlanabilir.(2) Sabit çıkış: 0,8v-28v arasında seçim yapın
• Çıkış Akımı: 8A (güç tüpünün sıcaklığı 65 dereceyi aştığında lütfen soğutma fanı ekleyin)
• Sabit akım aralığı: 0,2-8A (ayarlanabilir)
• Lamba akımını çevirin: Sabit akım değeri * (0.1), lamba akımını ve sabit değer bağlantısını çevirin,
• sabit akım değeri 3A gibi, lamba akımı 0,1 katı (0,1 * 3A = 0,3A) sabit bir akıma ayarlandığında.
• En düşük basınç: 1V
• Çıkış Gücü: Maksimum güç yaklaşık 300W'tır
• Dönüşüm verimliliği: Yaklaşık %95'e kadar
• Çalışma frekansı: 300KHZ
• Çıkış dalgalanması: 20M bant genişliği
• Giriş 24V çıkış 12V 5A yaklaşık 50mV dalgalanma (Gürültü hariç)
• Çıkış kısa devre koruması: Evet, sabit akım
• Giriş ters polarite koruması: Yok
• Kablolama: Terminal
• Yüksüz akım: Tipik 20mA (24V anahtar 12V)
• Yük regülasyonu: ± %1 (sabit)
• Gerilim regülasyonu: ± %1
• Dinamik tepki hızı: %5 200uS
• Ayarlama yönü: saat yönünde (artırma), saat yönünün tersine (azaltma),
• Giriş voltajına kapalı olan potansiyometre (CV), voltajı düzenlemek için kullanılır, potansiyometre (CC)
• Çıkış voltajına kapalı, akımı düzenlemek için kullanılır (CC)
• Çalışma sıcaklığı: Endüstriyel sınıf (-40 °C ila +85 °C) (lütfen güç tüpü sıcaklığının gerçek kullanımına dikkat edin, yüksek sıcaklıkta ısıyla güçlendirilmiş)
• Gösterge: çift renkli gösterge, şarj gösterge ışığı kırmızıdır, yeşil ışık tam şarjlı demektir (Yük yok yeşildir)
• Boyut (yaklaşık): 65 x 47 x 22 mm (U x G x Y)
• Sabit akım ve sıcaklığın hassasiyeti: Gerçek testte modül sıcaklığı 25 dereceden
• 60 dereceye kadar sabit akım değerindeki değişim %5'ten azdır (5A sabit akım değeri)
• Sabit akım ve sıcaklığın hassasiyeti: Gerçek testte, modül sıcaklığı 25 dereceden 60 dereceye kadar, sabit akım değerindeki değişim %5'ten azdır (5A sabit akım değeri)
• Çıkış kısa devre koruması: Evet,Sabit akım (mevcut ayar sabit akım değeri)
• Giriş ters bağlantı koruması: YOK
• Çıkış ters akışı önler: HAYIR
• Kablolama Yöntemi: amfenol konektörü

Özellikler:

• Sabit dönüş lambası akımı mevcut değerin 0,1 katıdır

• (Şarj sırasında pilin tamamen şarj olup olmadığını belirlemek için kullanılır).

• Özel bir kıyaslama IC'sinden ve yüksek hassasiyetli akım algılama direncinden yapılmış olup, daha kararlı bir performans sağlar

• sabit akım, (20°C ile 100°C arasında sabit akım 1A olduğunda, sıcaklık sapması %1'den az).

• Özellikle LED sürücüsü için uygundur.

• Yüksek çıkış akımı, maksimum çıkış akımı 8a'ya ulaşabilir.

• Dört yüksek frekans kapasitansı, çıkış dalgalanmasını azaltabilir, iş stabilizasyonunu artırabilir.

• Çift ısı emici tasarımı.Isı dağılımı iyi olan MOS schottky diyot bağımsız ısı emici,

• ve birbirini etkilemez.

• Büyük boyutlu Sendust Core ve çift saf bakır kablo kullanarak çalışma verimliliğini artırın, ateşi düşürün.

• 3296 çok turlu potansiyometre, yüksek doğrulukta voltaj ve akım regülasyonu, iyi stabilite.

• Çift renkli lamba, çalışma durumu bir bakışta anlaşılır

• Gerilim ve akım ayarlanabilir, etkisi iyidir.

Uygulamalar:

• Yüksek güçlü LED sürücüsü.
• Lityum pil (veya kurşun akümülatör) şarjı.
• Araca monteli güç kaynağı.
• Alçak gerilim sistemi güç kaynağı.
• 6V, 12V, 14V, 24V akü şarjı.
• Yerleşik dizüstü bilgisayar güç kaynağı.
• düzenlenmiş güç kaynağı.
• Alçak gerilim güç kaynağı sistemi.
