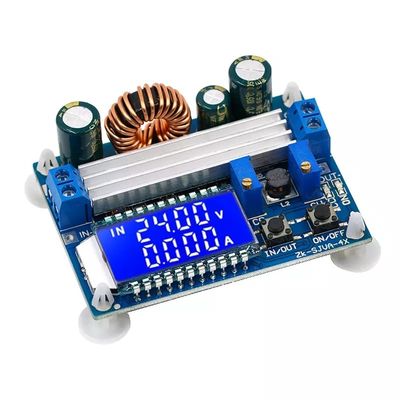

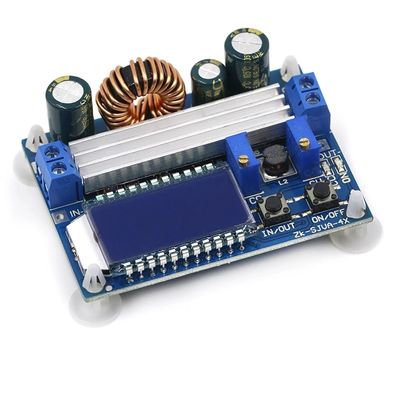

35W DC Dijital LCD Ekran Otomatik Kart Aşağı Buck Boost Dönüştürücü Güç Kaynağı Modülü

• Giriş voltajı: 5,5-30V (giriş voltajı 5V, normalde buck-boost elde edebilirsiniz, ancak voltaj ve akım ölçer değerleri doğru değil; 4,7V'den az, düşük voltaj koruması)
• Çıkış voltajı: 0,5-30V
• Çıkış akımı: 3A'da uzun vadeli istikrarlı çalışma, ısının 4A'ya ulaşmasını güçlendirir
• Çıkış gücü: 35W doğal soğutma, 50W'ı artırmak için ısı dağıtımı
• Gerilim ekran çözünürlüğü: 0,05V
• Mevcut ekran çözünürlüğü: 0,005A
• Dönüşüm verimliliği: yaklaşık %88
• Yumuşak başlangıç: Evet (yük başlatmada çok güçlü, başlatma başarısız olabilir)
• Giriş ters koruması: Evet
• Çıkış koruması: Evet
• Kısa devre koruması: evet
• Çalışma frekansı: 180KHZ
• Boyut: 6,6*4,8 cm/2,6*1,89 inç

İşlev Açıklaması:

• Modülde GİRİŞ / ÇIKIŞ, AÇIK / KAPALI iki düğme bulunur: Giriş voltajını ve çıkış voltajı ekranını değiştirmek için GİRİŞ / ÇIKIŞ düğmesi, çıkış akımı çıkış gücü ekranını değiştirmek için uzun basın;AÇMA / KAPAMA düğmesi kontrol çıkışı AÇIK veya KAPALI, uzun basın Gücü açık olarak ayarlayın Varsayılan çıkış durumu AÇIK veya KAPALI'dır.

• CC mevcut ayar potansiyometresidir, saat yönünde döner, yük akımı ayarlanan akıma ulaştığında ayarlanan akımı artırabilir, sabit akım durumuna girer, CC sabit akım göstergesi (kırmızı) yanar;doğru CV voltaj ayarıdır Potansiyometre, saat yönünde dönüş, çıkış voltajını artırabilir.AÇIK göstergesi, çıkış voltajı açık olduğunda çıkış durumu göstergesidir, aksi halde kapalıdır.

Nasıl kullanılır:

Aşırı akım koruma özelliğine sahip sıradan bir yükseltme modülü olarak kullanılır

• CV sabit voltaj potansiyometresini çıkış voltajı istediğiniz voltaja ulaşacak şekilde ayarlayın.
• Çıkış kısa devre akımını 10A akım ölçerle ölçün (iki test kablosunu doğrudan çıkış ucuna bağlayın) ve çıkış akımının önceden ayarlanmış aşırı akım koruma değerine ulaşmasını sağlamak için CC sabit akım potansiyometresini ayarlayın.(Örneğin multimetrenin gösterdiği akım değeri 2A ise maksimum akım ancak modülü kullandığınızda 2A’e ulaşacaktır. Akım 2A’ya ulaştığında kırmızı sabit voltaj ve sabit akım ledi yanar, aksi takdirde led söner. )

Dikkat:Bu durumda kullanıldığında çıkıştaki akım örnekleme direncinden dolayı 0 ~ 0,2V voltaj düşüşü olacaktır.Aynı zamanda giriş ve çıkış kablolarında belirli bir doğrusal voltaj düşüşü olacaktır. Bu normal bir olgudur!

Akü şarj cihazı olarak kullanılır Modülün sabit akım fonksiyonu olmadanPilin gücü ve şarj cihazının basınç düşüşünün büyük olması nedeniyle pili şarj etmek için kullanılamaz, bu da şarj akımının çok büyük olmasına neden olur, bu da pilin hasar görmesine neden olur, bu nedenle pilin başlangıcında sabit Akış şarjı kullanılır, Şarj belirli bir dereceye kadar otomatik olarak sabit voltaj şarjına geri döndüğünde.

• Şarj edilebilir pile ihtiyaç duyduğunuz float voltajını ve şarj akımını belirleyin (Lityum pil parametresi 3,7V / 2200mAh ise, float voltajı 4,2V ve maksimum şarj akımı 1C, yani 2200mA'dır)
• Yüksüz durumda, multimetre çıkış voltajını ölçer ve sabit voltaj potansiyometresini, çıkış voltajının değişken voltaja ulaşması için ayarlar.(3,7V lityum pil şarj edilmişse, çıkış voltajını 4,2V'a ayarlayın)
• Çıkış kısa devre akımını 10A akım ölçerle ölçün (iki test kablosunu doğrudan bağlayın)çıkışaterminal)

ve sabit akım potansiyometresini, çıkış akımı önceden belirlenen şarj akımı değerine ulaşacak şekilde ayarlayın;

• Pili bağlayın, şarj edin.
• (Adım 1, 2 ve 3 şu şekildedir: giriş sonlandırma güç kaynağı, çıkış akü yüküne bağlı değildir)
• LED sabit akım sürücü modülü olarak kullanılır
• (1) LED çalışma akımını ve maksimum çalışma voltajını sürmeniz gerektiğinden emin olun;
• (2) Yüksüz koşullar altında, multimetre çıkış voltajını ölçer ve sabit voltaj potansiyometresini, çıkış voltajı LED'in maksimum çalışma voltajına ulaşacak şekilde ayarlar.
• (3) çıkış akımının önceden belirlenmiş LED çalışma akımına ulaşması için sabit akım potansiyometresini ayarlarken, bir multimetre 10A akım ölçümü çıkışı kısa devre akımı ile;
• (4) LED'e bağlı, test makinesi.
• (Adım 1, 2 ve 3 aşağıdaki gibidir: Gücü girin ve yüksüz LED'in çıkışını yapın.
