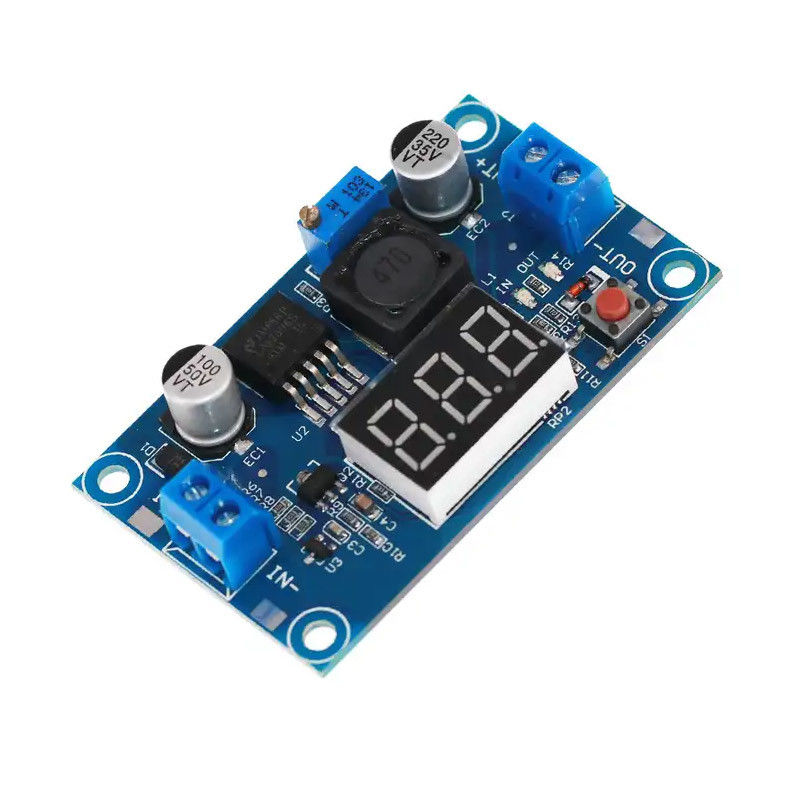

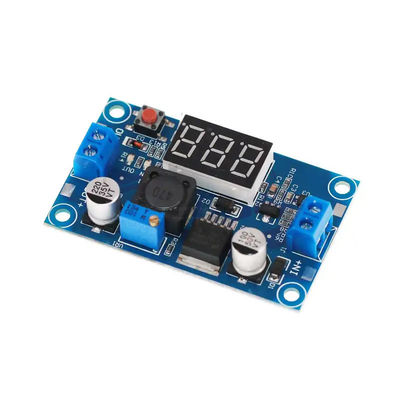

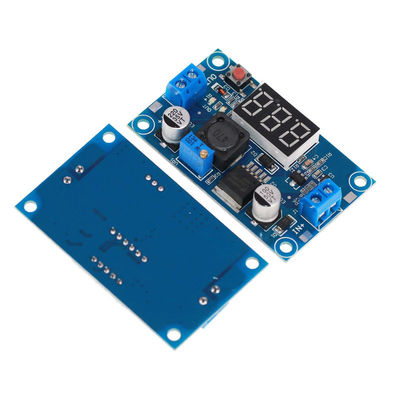

Piyasadaki LM2596 modülünün çıkış kısa devre koruması yoktur, çıkış kısa devredir, modül hemen hasar görür, akım çıkış kapasitesi 1,8A'dan azdır.Bu modül orijinal LM2596, büyük çip, buzlu yüzey, çıkış kısa devre koruması, yüksek akım 3A'yı kullanır.
Modülün öne çıkan özellikleri:1. Rahat fiyat, akıllı ve insanlaşmış tasarım, uygun maliyetli!2. Yerleşik voltmetre, voltmetre kendi kendine kalibre edilebilir, voltmetre sorunu olmayacaktır!
Modül performansı ve özellikleri:
● Voltmetre ekranı ve voltmetrenin kendi kendine kalibrasyonu ile.Daha gelişmiş bir voltaj mikroişlemcisi kullanarak, voltmetre hatası ±0,05V, aralık 0~40V.(Voltmetrenin doğruluğunu sağlamak için lütfen giriş voltajının 4,5V'un üzerinde olduğundan emin olun)
● Giriş veya çıkış voltajı ölçümünü değiştirmek için tuşa dokunun; hangi voltajın ölçüldüğünü gösteren bir gösterge vardır ve güç kapatılıp yeniden başlatılsa bile ayarları kaydedin.
● Voltmetrenin kapatılması, dokunmaya gerek olmadığında sol tuşla kolaylıkla gerçekleştirilebilir.
● Kablolama terminalleri ile hiçbir havyanın kullanımı uygun olamaz ve kaynak teli kablolama noktalarını muhafaza edemez.
● Giriş voltajı 4,0~40V.(Giriş voltajı çıkış voltajından 1,5v daha yüksek olmalıdır)
● Ayarlanabilir çıkış voltajı aralığı 1,25V ~ 37V sürekli ayarlanabilir.(Giriş voltajı çıkış voltajından 1,5V daha yüksek olmalıdır)
● Çıkış akımı 3A, 2,0A dahilinde kullanılması önerilir, büyük akımın ısı dağılımını güçlendirmesi gerekir.
● Çıkış gücü 20W, 15W'tan fazla, lütfen ısı dağılımını güçlendirin.
● Yüksek dönüşüm verimliliği, ortalama %88 (verim ve giriş, çıkış voltajı, akım, basınç farkı)
● Ters bağlantı koruması sayesinde ters bağlantı yanmaz
● Aşırı ısınma koruması ve kısa devre koruma fonksiyonu ile
● Boyut 6,1*3,4*12 cm (Uzunluk * genişlik * yükseklik)
● Ağırlık: 22g
Uygulama kapsamı:Bu modül, giriş voltajının, pil, güç transformatörü, DIY ayarlanabilir voltaj regülatörü güç kaynağı, 24V araç kalem ölçer bu güç kaynağı, endüstriyel ekipman düşürme gibi, aşağıya doğru alanın çıkış voltajından daha yüksek olduğu durumlarda kullanılabilir. 12V ila 3,3V, 12V ila 5V, 24V ila 5V, 24V ila 12V, 36V ila 24V, vb.
Yerleşik voltmetrenin kendi kendine kalibrasyon yöntemi:
1. Yerleşik voltmetre çıkış voltajını gösterdiğinde, sağdaki düğmeye 2 saniye boyunca uzun basın ve bırakın.Voltmetre ve çıkış voltajı gösterge ışığı "OUT" eşzamanlı olarak yanıp söner ve ardından çıkış voltajı ayar moduna girer;Benzer şekilde voltmetre giriş voltajını gösterdiğinde sağdaki düğmeye 2 saniye boyunca uzun basın ve bırakın.Voltmetre ve giriş voltajı gösterge ışığı "IN" eşzamanlı olarak yanıp söner ve ardından giriş voltajı ayar moduna girer.
2. Sağ düğmeye dokunduğunuzda voltaj bir birim artar;sol düğmeye dokunduğunuzda voltaj bir birim azalır;Bir ünitenin voltaj değeri 0,1V'den az olduğundan, voltmetrenin 0,1V değiştiğini görmek için 1-5 kez basmanız gerekir, belirli sürekli tuş birkaç kez mevcut ekran voltaj değerine bağlıdır, mevcut ekran ne kadar yüksek olursa voltaj, basmak için daha az kez;
3. Voltaj ayarı tamamlandıktan sonra sağdaki butona 2 saniye basıp bırakın.Şu anda voltaj kalibrasyon modundan çıkabilirsiniz.Not: Bu şekilde tüm voltaj aralığında voltaj değerini elde etmek için yalnızca bir kez kalibrasyon yapmanız gerekir.Bu işlev, daha yüksek doğruluk gereksinimlerinizi karşılamak üzere tasarlanmıştır; lütfen onu kullanmaktan çekinmeyin.
