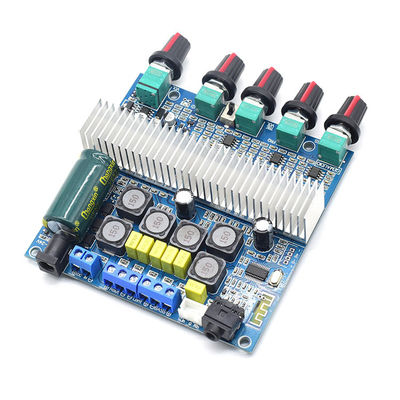

CA-3169B Subwoofer Amplifier Audio Board 2.1 HiFi Amplifier USB Amp Bluetooth 5.0

Özellik:

1.Bu, TI'nin yüksek performanslı TPA3116D2 dijital güç güçlendirici çipini çekirdek olarak kullanan 12-24V DC güç kaynağı.sol ve sağ kanal güç güç güçlendirme çıkışı yapmak için bir. 100W (bas kanal) + 50W (sol kanal) + 50W (sağ kanal) üç kanal çıkışını destekler.

2. bluetooth versiyonu amplifier ile. destek bluetooth 5.0 ses alımı, dış ses girişi arayüzü, preamplifier ile, bas crossover işleme; bas hacmi, bas frekansı,sol ve sağ kanal hacmi, yüksek ses, fonksiyon kontrol düğmesi / toplam ses, 5 ayar potansiyometresi.

3Geniş çalışma voltajı, enerji tasarrufu tasarımı, verimlilik% 90'a kadar.veya araba güç kaynağı, vb.

4.Kort lehimlenmiş ve test edilmiş bir bitmiş tahtadır. Resme göre hoparlör kutusunu bağlayın, uygun güç kaynağını bağlayın, oynamak için Bluetooth ses cihazına bağlayın,veya ses kaynağı girişini doğru bir şekilde bağlayın.

5. Subwoofer kesme frekansı: 26-160HZ

Ana ürün parametreleri:

Boyut (L * W * H): 101 x 100 x 25m m, potansyo ölçer ve soket projeksiyonu hariç

Çalışma voltaj aralığı: DC 12-25V (şu anda 3-4A veya 19-24V / 4-5A, örneğin 20-24V / 8-9A'nın üstündeki yüksek güç gereksinimleri), DC24V 4A'yı önerir.
DC boş yükleme voltajının 25,5V'den fazla olmaması gerektiğini unutmayın.

Bluetooth alıcı mesafesi:> 8 m (metre)

Ses giriş hassasiyeti: 600-800mV

Frekans yanıt aralığı: 20Hz-20KHz

Hoparlör impedansı:

Sol ve sağ kanal hoparlörleri: 4-8 ohm

Subwoofer hoparlör impedansı: 2-8 ohm

Not:

Çıktı gücü, güç kaynağı voltajı / akımı, hoparlör impedansını ve ses girişi boyutunu içerir.genellikle güç kaynağı voltajı daha yüksektir ve göreceli çıkış gücü daha büyük yapılabilir. Farklı impedanslara sahip hoparlörlerin farklı çıkış güçleri vardır. Genellikle hoparlör impedansı daha küçüktür ve güç elde etmek daha kolaydır.

Fonksiyon anahtarı Kullanım talimatları:--- sadece bluetooth versiyon amplifier için

1. Varsayılan Bluetooth modunda güç bağlayın

2. Bluetooth bağlantısı kesildi, uzun basın anahtar ses giriş moduna geçebilir

3. Bluetooth oynatma durumu, duraklatmak / oynatmak için kısa basın düğmesine

Belki siz de TPA3116 subwoofer amplifier istersiniz.

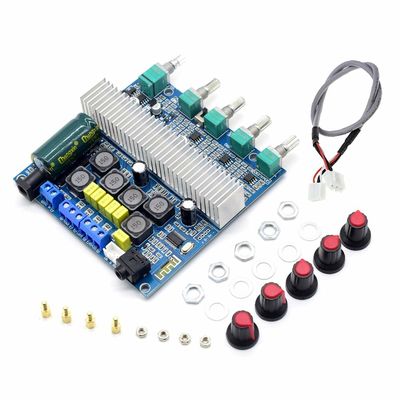

Pakete şunlar dahildir:

1 PC TPA3116 Güç Güçlendirici

Ürün Sorular

1. Amplifier kart kullanımı sırasında mevcut ses ve gürültü vardır

Amplifier kartlarımızın çoğu DC güç kaynağı kullanır.
Aküstik gürültünün ana nedenleri şunlardır:
A, Kullanılan güç kaynağı filtresi iyi değil; mevcut ses, güç veya ses girişinin yanlış girişinden kaynaklanmaktadır.
B, Giriş sinyali kalitesi kötüdür; Girişe bağlı cihazın çıkışı uygun değildir ve gürültü ses kaynağının anormal girişinden kaynaklanır.
C, Giriş kablosu kötü kalitede; hat kötü bir bağlantıda; kablo hasar gördü; kablo askıya alındı
D, Giriş bağlantısı diğer çalma cihazlarına sahiptir ve bazı cihazlar gürültü yaratmak için güç kaynağını paylaşır.

2Ses çıkışı yok, tek kanalda ses yok?

A, hoparlör bozuk ya da hoparlör kablosu iyi bağlanmamış.
B, Giriş kablosu iyi bir şekilde bağlanmamıştır; kablo hasar görmüştür; Girişe bağlı cihazın çıkışı uygun değildir.

3Ses çıkartırken ses kırıklığı var mı?

A, Güç girişi yetersiz, önce kablolama doğru olduğunu ve besleme akımı yeterli olduğunu doğrula,
B, hoparlörün kendisi kötü performans veya hasarlı ve hoparlör gücü çok küçük veya çok büyük.
C, sol ve sağ kanal hoparlörleri (+) (-) çıkışı bağımsızdır, birbirine bağlanamaz

4Subwoofer amplifikatörünün sesini yükseltirken hoparlör kırık mı?

A, Güç girişi yetersizdir, önce kablolama doğru olduğunu doğrula, besleme akımı yeterlidir
B, hoparlörün gücünün çok büyük veya çok küçük olup olmadığı veya hoparlörün bas performansının zayıf olması; hoparlör kutusunun yapısı; bu anormallikler arızalara neden olacaktır.

5- Ses gücü yetmiyor mu?

Güç ve güç kaynağı voltajı, ses kaynağı sinyalinin amplitudu, hoparlör impedansının büyüklüğü hepsi ilgili, herhangi bir eksiklik gücü etkileyecektir

6Güçlendirici yanıyor mu?

A, Güç kaynağının pozitif ve negatif kutupları ters bağlantılıdır; güç kaynağı voltajı çok yüksek, kartın sınır çalışma voltajı aşan
B. Eğer panelde bir DC güç kaynağı gerekiyorsa, AC transformatör güç kaynağına doğrudan bağlanmasına izin verilmez (bu, kullanılabilmeden önce düzeltilebilir ve DC güç haline dönüştürülebilir)
C. Kablolama doğru olduğundan emin olmak için, güç kaynağına bağlayın. Yanlış bağlantı veya kısa devre her ikisi de önemli parçalara zarar verecektir.
