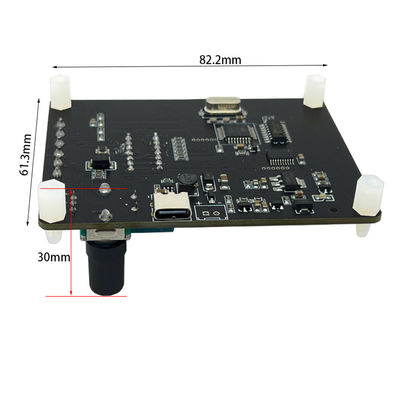

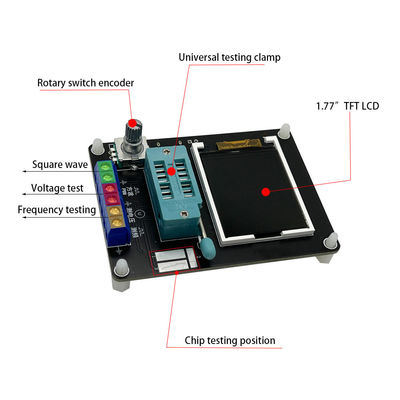

GM328A Transistör Diyot Test Cihazı Aracı ESR Gerilim Frekans Ölçer

Not:

Kondansatörü test etmeden önce, ölçüm için test tutucusuna yerleştirmeden önce kondansatörü boşaltın, aksi takdirde test cihazının mikrokontrolcüsünün hasar görme riski vardır.

1, Kalibrasyon

Test cihazı kalibrasyonu, kendi bileşenlerindeki hataları ortadan kaldırmak ve nihai test sonuçlarını daha doğru hale getirmek için kullanılır.Kalibrasyon, hızlı kalibrasyon ve tam işlevli kalibrasyon olarak ikiye ayrılır.
Hızlı kalibrasyon için çalışma yöntemi: TP1, TP2 ve TP3 adlı üç test noktasını kablolarla kısa devre yapın ve ardından ekranı izlerken test düğmesine basın.Ekran rengi siyah zemin üzerine beyaz yazıya dönüşecektir."Kendi kendine test modu...?" uyarı mesajından sonra hızlı kalibrasyon işlemine girmek için test düğmesine basın;"Selftest modu..." mesajı alındıktan sonra 2 saniye içerisinde herhangi bir tuşa basılmazsa normal test işlemi gerçekleştirilir ve üç test noktası TP1, TP2'nin direnç değerleri alınır. Sonunda ve TP3 görüntülenir. Hızlı kalibrasyon işlemine girdikten sonra ekranda bazı veriler görünecektir, dikkate almayın. Ekranda yanıp sönen bir dize görünene kadar bekleyin.
"Probları izole edin!" işleminden sonra kısa devre yapan TP1, TP2 ve TP3 uçlarını çıkarın.Hızlı kalibrasyon, ekranda "Test Sonu" yazısı görünene kadar tamamlanır.İlk kez kalibre ederken tam işlevli kalibrasyon yöntemini kullanın.
Tam fonksiyon kalibrasyonuna fonksiyon menüsünden erişilir ve ek bir 220nf kapasitör gerektirir.Tam işlev kalibrasyonu daha kapsamlı bir kalibrasyon işlemi gerçekleştirir ve daha uzun sürebilir.Fonksiyon menüsüne girdikten sonra, test düğmesini "Kendi Kendini Test" menü öğesine çevirin, ardından yanıp sönen "kısa Problar! Yanıp sönen "Probları izole edin!" dizesiyle başlayan tam işlev kalibrasyon işlemine girmek için test düğmesine basın. Ekranda belirdiğinde, üç test noktasından kabloları çıkarın ve kalibrasyon işleminin devam etmesini beklemeye devam edin, "1-||- 3 > 100nf" dizisi geldiğinde hazırlanan 220nf kapasitörleri TP1 ve TP3 test noktalarına takın. Ekranda "Test Sonu" yazana ve tamamen işlevsel kalibrasyon işlemi tamamlanana kadar bekleyin.

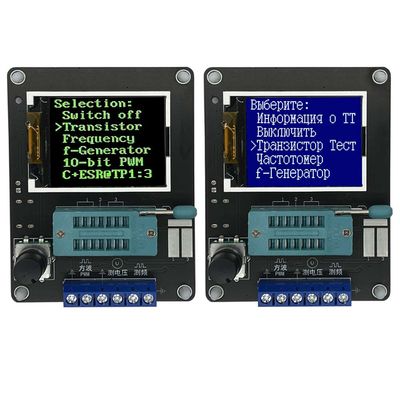

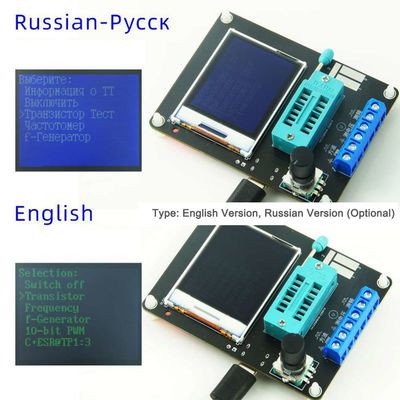

2. İşlev menüsü

2.1 Kapatma
2.2 Transistör
2.3 Frekans
Frekansı ölçer.Frekans ölçüm fonksiyonundan çıkmak için test düğmesini basılı tutun.Frekans ölçüm aralığı 1 Hz'den 1 MHz'e kadardır; ölçülen frekans 25 KHz'in altında olduğunda periyot görüntülenir
2.4 f-Jeneratör
Çoklu kare dalga frekansları seçilebilen kare dalga üreteci, farklı kare dalga frekansları arasında geçiş yapmak için test düğmesini sola veya sağa çevirin, kare dalga üretecinden çıkmak için test düğmesine uzun basın.
2,5 10 bit PWM
Darbe üreteci, darbenin görev döngüsünü %1 - %99 arasında ayarlamak için test düğmesini sola veya sağa çevirin.Puls üretecinden çıkmak için test düğmesini basılı tutun.
2.6 C+ESR@TP1:3
Hat içi kapasitans ölçüm fonksiyonu, hat içi 2uF-50mF kapasitörün kapasitans değerini ve ESR'sini ölçmek için TP1 ve TP3'ten iki kablo yönlendirilebilir; test edilen kapasitörün testten önce tamamen boşaltılması gerektiğine dikkat edin. Ölçüm hat içi ise, test gerçekleştirilmeden önce kapasitörün bulunduğu devrenin bağlantısının tamamen kesilmesi gerekir.
2.7
Direnç sürekli ölçüm yöntemi, TP1 ve TP3'te kurulu direnç değerini ve endüktans değerini sürekli olarak test edin.Endüktans yalnızca test altındaki direnç 2100 ohm'dan az olduğunda ölçülür ve endüktans 0,01 mH ila 20H arasında ölçülür.Çıkmak için test düğmesini basılı tutun.
2,8 1-||-3
Sürekli kapasitans ölçüm yöntemi, TP1 ve TP3'e monte edilen kapasitans değerlerini sürekli olarak test eder.Küçük kapasitanslı kapasitörler için kapasitans değerleri yalnızca bu test yöntemiyle ölçülebilir.Eşdeğer seri direnç (ESR) değeri, 90nF'den büyük kapasitörler için 0,01Ω çözünürlükle ölçülür.5000pF'nin üzerindeki kapasitörler şarj sonrasında voltaj düşüş oranlarını gösterir.
2.9 DS18B20 Bu işleve sahip olmayan Rus versiyonu
DS18B20, verileri aktarmak için tek veri yolu iletişim yöntemini kullanan ve triyot (TO-92) ile aynı pakete sahip olan bir sıcaklık sensörüdür; aşağıdaki diyagram DS18B20'nin pin çıkışını göstermektedir.

DS18B20 test fonksiyonuna girdikten sonra ekranın ikinci satırı, test tutucusu ile DS18B20 arasındaki bağlantıyı gösterir, "1=GND 2=DQ 3=VDD", TP1'in DS18B20'nin GND'sine bağlı olduğunu, TP2'nin DS18B20'nin DQ'suna ve TP3 ise DS18B20'nin VDD'sine bağlanır.Test cihazı DS18B20'yi otomatik olarak tanımadığından, DS18B20'yi kurmak için ikinci satırdaki talimatları uygulamanız gerekir.
Test cihazı, DS18B20 tarafından ölçülen 12 haneli sıcaklık sonucunu okuyabilir ve bunu 0,0625°C çözünürlükle ilgili Celsius sıcaklık değeri olarak üçüncü satırda görüntüleyebilir.
Scratchpad: Test cihazı, DS18B20'nin 8 dahili bellek hücresinin içeriğini artı CRC kontrol değerinin son baytını okur.Toplam 9 bayt.
Karalama defteri BYTE
SICAKLIK LSB 0
SICAKLIK MSB 1
TH/KULLANICI BAYTI 1 2
TL/KULLANICI BAYTI 2 3
YAPILANDIRMA 4
REZERVASYON 5
REZERVASYON 6
REZERVASYON 7

ÇHS 8

Örneğin tek seferde okunan değer Scratchpad: EC014B467FFF0C102A ise ilişki şu şekildedir
Karalama Defteri Değeri BYTE
SICAKLIK LSB EC 0
SICAKLIK MSB 01 1
TH/KULLANICI BAYTI 1 4B 2
TL/KULLANICI BAYTI 2 46 3
YAPILANDIRMA 7F 4
REZERVASYON FF 5
REZERVASYON 0C 6
REZERVASYON 10 7

CRC 2A 8

64 bit ROM: Test cihazı tarafından okunan her DS18B20'nin 64 bit uzunluğundaki global benzersiz cihaz kimliği.3 bölüme ayrılmıştır.

Örneğin, DS18B20 tarafından okunan 64 bit ROM
64 bit ROM: 28FF4D58361604A1
o zaman var
8-BİT AİLE KODU 28
48-BİT SERİ NUMARASI 041636584DFF
8-BIT CRC KODU A1

Not: Ondalık sayı olan sıcaklık değeri (TEMP) dışında tüm kısımlar onaltılık düzendedir.
DS18B20'nin sıcaklık ölçüm aralığı -55°C - 125°C arasındadır.Bu fonksiyondan çıkmak için test düğmesini basılı tutun.
2,10 C(uF) düzeltmesi
Bu fonksiyon, varsayılan olarak %0'a ayarlanan yüksek kapasiteli kapasitansın ölçülen değerini düzeltmek için kullanılır.Bu, herhangi bir düzeltme olmadığı ve -%0,2 ile %8 arasında ayarlandığı anlamına gelir.Pozitif bir değer, kapasitörün ölçülen değerini azaltacaktır ve negatif bir değer, kapasitörün ölçülen değerini artıracaktır.
Ayarladıktan sonra çıkmak için test düğmesini basılı tutun.
2.11 IR_Decoder Bu işlevin bulunmadığı Rusça sürümü
Bu işlev, 1838 entegre IR alıcısının (darbe tipi) kullanılmasını gerektirir; bu işleve girdikten sonra, ekrandaki ""1=DOUT 2=GND 3=VCC" dizesini gösteren istemin ikinci satırını izleyin; bu, anlamı Dize, test cihazı ve IR alıcısı üzerindeki 3 test noktasını gösterir. Dize, test cihazındaki 3 test noktası ile talimatlara tam olarak uygun şekilde bağlanması gereken IR alıcı kafası arasındaki bağlantıyı gösterir. Yalnızca bir IR alıcısı boş bırakılabilir veya test standına doğru şekilde monte edilebilir, içine başka hiçbir bileşen yerleştirilemez ve test noktalarına kablolarla kısa devre yapılmamalıdır. Bunun amacı, öngörülemeyen hataları önlemektir. Aşağıdaki şema, örnek IR'nin montaj yönünü göstermektedir. alıcı kafası.
TP1, IR alıcı kafasının DOUT pinine, TP2 GND'ye ve TP3 ise VCC'ye bağlanır.
IR uzaktan kumanda kod çözme işlevi, iki IR uzaktan kumanda kodlama formatını destekler.
Biçim I
Biçim 2

Yukarıdaki iki format kabaca aynıdır; fark, önyükleme kodunun uzunluğundadır.Format 1 9MS ve format 2 ise 4,5MS'dir.
IR uzaktan kumanda kod çözme işlevi sırasıyla birinci format için uPD6121'i ve ikinci format için TC9012'yi kullanır.

Kullanma talimatları
IR uzaktan kumanda kod çözme işlevine yalnızca işlev menüsünden erişilebilir.IR uzaktan kumanda kod çözme işlevine girmeden önce, test standında veya kare dalga çıkış terminallerinde herhangi bir bileşen bulunmamalıdır.IR uzaktan kumanda kod çözme işlevine girin ve ekranda "bekliyor..." yazısı görünene kadar bekleyin. Ekranda "bekliyor..." yazısı göründükten sonra, entegre IR alıcı kafasını test tabanına yerleştirin ve kilitleyin. yer.Uzaktan kumanda daha sonra IR alıcı kafasına doğrultulabilir ve çalıştırılabilir.Uzaktan kumanda için kullanılan kod tanınıyorsa.Üçüncü satır, başarılı bir kod çözme işlemini gösteren ">>>>>>>>>>>" karakter dizisini gösterecek ve dördüncü satır, uzaktan kumanda için kullanılan kod formatını gösterecektir.Beşinci satır, kullanıcı kodunun ilk baytını (kullanıcı kodu1) ve altıncı satır, kullanıcı kodunun ikinci baytını (kullanıcı kodu2) gösterir.Yedinci satır veri kodunu (veri) ve veri ters kodunu (~veri) gösterir.
(IR kod çözücü fonksiyonunun tüm değerleri onaltılık formattadır.
IR kod çözme işlevi sürekli modu değil yalnızca tek tuş modunu destekler.Bu işlevi test ederken, test için kullanılan birkaç TV uzaktan kumandasının TC9012 olduğunu, küçük Mp3 uzaktan kumandanın uPD6121 olduğunu ve klima uzaktan kumandasının tanınmadığını buldum :-(.) Sınırlamalar nedeniyle daha fazla test yapılamadı Tamamlandı.
Bu fonksiyondan çıkmak için alıcı kafasını test tutucusundan çıkarın ve ardından çıkmak için döner kodlayıcı anahtarını basılı tutun.
2.11 IR_Encoder'ın bu işlevi olmayan Rusça sürümü
IR uzaktan kumanda kodlayıcı işlevi, kızılötesi LED gerektirir.Test cihazı bu kızılötesi LED'i kontrol edebilir ve böylece kızılötesi uzaktan kumanda işlevini uygulayabilir.Test cihazı yalnızca yaklaşık 6mA'lik bir maksimum sürücü akımı sağlayabildiğinden, kontrol mesafesi normal bir kızılötesi uzaktan kumandayla karşılaştırılamaz.Kızılötesi alıcı kafası iletim için hizalandığında muhtemelen 2 m dahilindedir.
IR uzaktan kumanda kodlaması, daha önce açıklanan IR uzaktan kumanda kod çözme formatıyla aynı olan iki formatı destekler.uPD6121 aynı zamanda birinci formatı, TC9012 ise ikinci formatı belirtmek için kullanılır.
Kullanma talimatları
IR uzaktan kumanda kodlama işlevine yalnızca işlev menüsünden erişilebilir.IR uzaktan kumanda kodlama fonksiyonuna girmeden önce test standında veya kare dalga çıkış terminallerinde herhangi bir bileşen bulunmamalıdır.Kızılötesi uzaktan kumanda kodlama fonksiyonuna girdikten sonra, kızılötesi LED'in negatif terminali toprağa ve pozitif terminali çıkışa bağlı olacak şekilde kare dalga çıkış terminaline bir kızılötesi LED bağlayın.Kızılötesi LED'in pozitif ve negatif terminalleri, çalışmayı kolaylaştırmak için kablolar kullanılarak genişletilebilir.Kızılötesi LED'in uzun bacağı pozitif, kısa bacağı ise negatiftir.
Ekranın en sol sütununda o anda hangi parametrenin ayarlandığını gösteren bir ">" sembolü bulunur.Test düğmesine kısa basıldığında ">" çeşitli ayar öğeleri arasında geçiş yapar.İkinci satır olan "protokol", kullanılacak kodlama formatını ayarlar.Test düğmesinin sola ve sağa döndürülmesi "uPD6121" ve "TC9012" arasında geçiş yapar.
Üçüncü ve dördüncü satırlar "kullanıcı kodu1" ve "kullanıcı kodu2", kullanıcı kodunun birinci ve ikinci baytlarını ayarlar; bu, test düğmesinin sola döndürülmesiyle 1'lik adımlarla azaltılabilir ve test düğmesinin döndürülmesiyle 1'lik adımlarla artırılabilir. Sağ.
Beşinci satır, sol test düğmesi için 1 azaltılabilen ve sağ test düğmesi için 1 artırılabilen veri kodunu ayarlar.Veri ters kodu, veri kodundan otomatik olarak hesaplanır ve manuel olarak ayarlanamaz.
Kullanıcı kodu ve veri kodu değerini ayarlarken, test butonunu sola ve sağa çevirerek değeri 1'lik birimler halinde değiştirmenin yanı sıra, test butonunu bir süre basılı tutarak da 0x10'luk birimler halinde değer artırılabilir. uzun süre, ancak çok uzun değil, çok uzunsa işlev geri çekilir.İlk başta bunu kavramak kolay değil.Altıncı satır, yayma kontrolü "emit:"'dir.">" sembolünün bu satıra taşınmasıyla test butonu yukarıda belirlenen verilere göre kızılötesi ışık yaymak için sola ve sağa döndürülebilir.Test anahtarını çevirdiğinizde "->" sembolünün hızlı bir şekilde yanıp söndüğünü göreceksiniz.Bu, verilerin bir kez yayınlandığını gösterir.
