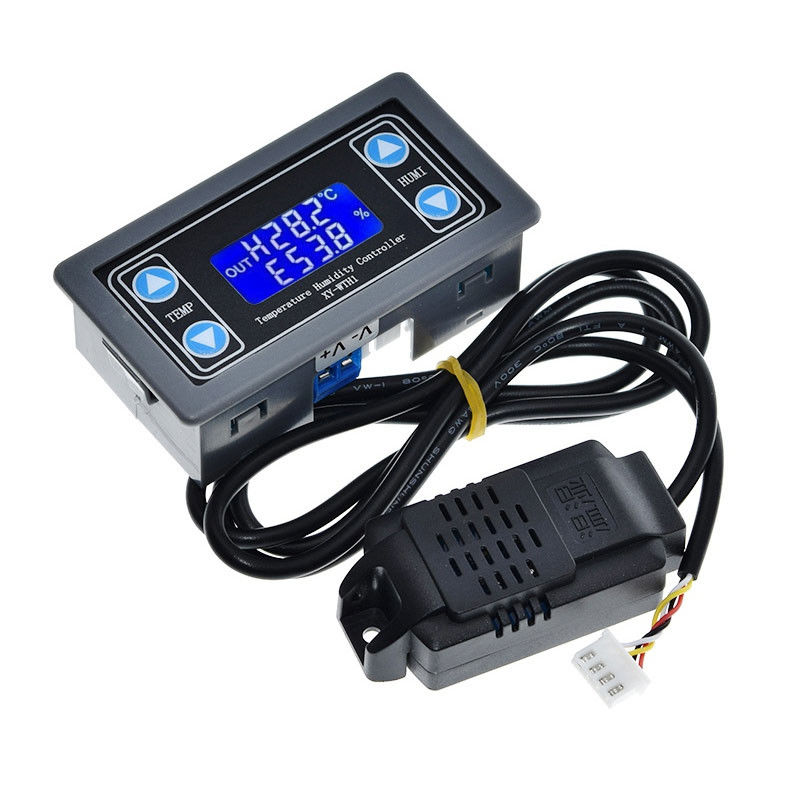

10A Dijital Sıcaklık Nem Kontrol Cihazı SHT20 DC 6V-30V yüksek hassasiyetli

XY-WTH1 Sıcaklık ve nem kontrol modülü, yüksek hassasiyetli dijital ekran kelimesi çift çıkışlı otomatik sabit sıcaklık ve nem kontrol paneli Ürün, endüstriyel sınıf çip, yüksek hassasiyetli SHT20 sıcaklık ve nem sensörünü benimser.

İŞLEV
Ürün özellikleri iki ana sınıflandırma türünden oluşur: sıcaklık ve nem fonksiyonları;
SICAKLIK FONKSİYONU AŞAĞIDAKİ GİBİDİR
1. Çalışma modunun otomatik tanımlanması:
Sistem, başlatma/durdurma sıcaklığına göre otomatik olarak çalışma modunu tanımlar
Başlangıç ​​sıcaklığı > durdurma sıcaklığı, soğutma modu 'C'
Başlangıç ​​sıcaklığı < durdurma sıcaklığı, ısıtma modu 'H

2. Soğutma modu:
Sıcaklık 2 Başlangıç ​​sıcaklığı olduğunda, röle iletimi, kırmızı led yanar, soğutma ekipmanı çalışmaya başlar,
Sıcaklık durdurulduğunda, röle bağlantısı kesilir, kırmızı led söner, soğutma ekipmanı çalışmayı durdurur;

3. Isıtma modu:
Sıcaklık Başlangıç ​​sıcaklığına ulaştığında röle iletimi, kırmızı led yanar, ısıtma ekipmanı çalışmaya başlar;
Sıcaklık 2 Durdurulduğunda sıcaklık, röle bağlantısı kesilir, kırmızı led söner, ısıtma ekipmanı çalışmayı durdurur;

4. sıcaklık düzeltme fonksiyonu OFE(-10.0~10°C):
Sistem uzun süredir çalışıyor ve bu fonksiyon düzeltmesi sayesinde gerçek sıcaklık = ölçüm sıcaklığı + kalibrasyon değeri sapmalı olabilir

Başlatma/durdurma sıcaklığı nasıl ayarlanır:
1. Çalıştırma arayüzünde, başlangıç ​​sıcaklığı ayarları arayüzünde 'TM+' tuşuna 3 saniyeden fazla uzun basın, TM+ TM- tuşu ile değiştirilebilir.6sn otomatik çıkış ve kaydetme bekleniyor,
2. Çalışan arayüzde, sıcaklık ayarları arayüzünün durması için 'TM-' tuşuna 3 saniyeden uzun süre basın, parametrelerden sonra değiştirilmek üzere TM+ TM- tuşu ile değiştirilebilir, 6 saniyelik otomatik çıkış ve kaydetme beklenir;

NEM FONKSİYONU AŞAĞIDAKİ GİBİDİR

1. Çalışma modunun otomatik tanımlanması:
Sistem, nemi başlatma/durdurmaya göre otomatik olarak çalışma modunu tanımlar: Nemi başlat> nemi durdur, nem alma modu 'D'
Nemi başlat< nemi durdur, nemlendirme modu 'E!

2. Nem alma modu:
Nem> Nem başlatıldığında, röle iletimi, yeşil led yanar, nem alma ekipmanı çalışmaya başlar;
Nem, nemi durdurduğunda, röle bağlantısı kesilir, yeşil ışık söner, nem alma ekipmanı çalışmayı durdurur;

3. Nemlendirme modu:
Nemler nemi başlattığında, röle iletimi, yeşil led yanar, nemlendirme ekipmanı çalışmaya başlar;
4. Nemlendirme düzeltme fonksiyonu RH (-10,0~10%)
Sistem uzun süredir çalışıyor ve bu işlev düzeltmesi yoluyla gerçek nem = ölçülen nem + kalibrasyon değeri nedeniyle sapmalı olabilir:

Başlatma/durdurma nemi nasıl ayarlanır:
1. Çalışan arayüzde, başlangıç ​​nem ayarları arayüzünde 'RH+' tuşuna 3 saniyeden uzun süre uzun basıldığında, RH + RH - tuşu ile değişiklik yapılabilir.6sn otomatik çıkış ve kaydetme bekleniyor,
2. Çalışan arayüzde, nem ayarları arayüzünün durdurulması için 'RH-' tuşuna 3 saniyeden fazla uzun basıldığında, parametrelerden sonra değiştirilmek üzere RH+ RH- tuşu ile değiştirilebilir, 6 saniyelik otomatik çıkış ve kaydetme beklenir.

Çalıştırma Arayüzü Açıklaması:
Çalışma modu, sıcaklık/nem ayarı ve sıcaklık/nem durdurma işlemi tamamlandığında mevcut modun ("H/C", E/d") sıcaklık/nem önünde senkronize edileceğini gösterir.
Herhangi bir röle iletimi, arayüzün sol üst köşesinde "dışarı" görüntülenir, sıcaklık rölesi iletimi varsa, yanıp sönen ekran sıcaklık çalışma modu "H/C"hatırlatıcıları göstermek için; nem rölesi iletimi varsa, o zaman yanıp sönen ekran nem çalışma modu"E/d ", hatırlatma olarak;

Röle nasıl etkinleştirilir/devre dışı bırakılır:
Çalışan arayüzde, 'TM-tuşuna kısa basın, sıcaklık rölesini etkinleştirin/devre dışı bırakın (AÇIK: etkinleştirin KAPALI: devre dışı bırakın), çalışma arayüzüne geri dönün, sıcaklık rölesi devre dışıysa, sıcaklık sembolü ' ' hatırlatmak için yanıp söner.
Çalışan arayüzde 'RH-' tuşuna kısa basın, nem rölesini etkinleştirin/devre dışı bırakın (AÇIK: etkinleştirin KAPALI: devre dışı bırakın), çalışma arayüzüne geri dönün, nem rölesi devre dışıysa nem sembolü % ' hatırlatma olarak yanıp söner .
Seri kontrol (TTL seviyesi)
Baud Hızı:9600bps Veri bitleri:8
durdurma bitleri :1crc :yok
Akış kontrolü: yok
CMD Açıklaması
Veri yüklemeyi başlat
Veri yüklemeyi durdur
Param ayarını okuyun
T:ON Sıcaklık rölesi etkin
T:KAPALI Sıcaklık rölesi devre dışı
H:ON Nem rölesi etkin
H:KAPALI Nem rölesi devre dışı
TS:XX.X Başlangıç ​​Sıcaklığını Ayarla (-20.0~60.0)
TP:XX.X Durdurma Sıcaklığını Ayarla (-20.0~60.0)
HS:XX.X Başlangıç ​​Nemini Ayarla (00.0~100.0)
HP:XX.X Durdurma Nemini Ayarla(00.0~100.0)
TC:XX.X Sıcaklık Kalibrasyonunu Ayarlayın (-10.0~10.0)
HC:XX.X Nem Kalibrasyonunu Ayarlayın (-10.0~10.0)

Sıcaklık ve nem Veri yükleme formatı Açıklama:
Sıcaklık formatı: Çalışma modu (H/C), sıcaklık değeri, sıcaklık rölesi durumu;

Nem Formatı: Çalışma modu (E/D), nem değeri, nem rölesi durumu;

H,20.5°,CL : Isıtma çalışma modunda, mevcut sıcaklığın 20.5 derece olması. Sıcaklık rölesinin kopma durumu,
D,50.4%,OP : Nem alma çalışma modu, mevcut nem %50.4, nemröle bağlantısı;
