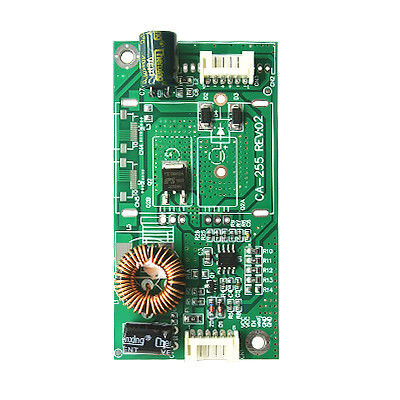

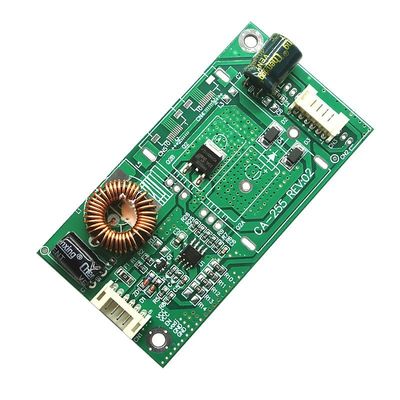

Ürün ayrıntıları:
|

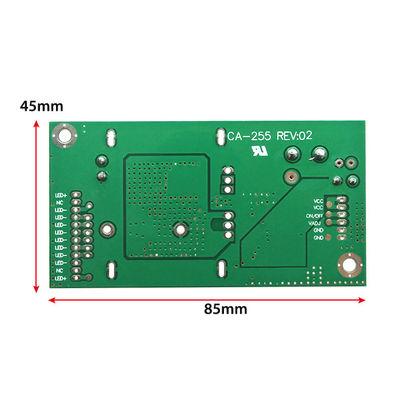

| Ürün modeli: | ca-255 | Ürün Boyutu: | 85*45mm |
|---|---|---|---|
| Giriş Voltajı: | 10.8-28v | Çıkış Voltajı: | 88v |
| desteklenen: | 10-42 inç | Liman: | shenzhen limanı guangzhou limanı |
| Vurgulamak: | CA-255 Sabit Akım Kartı,Sabit Akım Kartı Üniversal,42" Led Tv Arka Işık Sürücü Kartı |
||

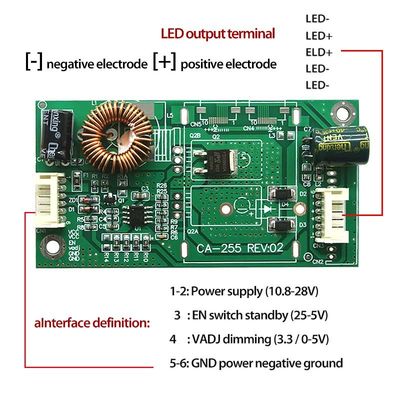

1. VCC: güç kaynağı ve voltaj pozitif, devre voltajı (Voltaj genellikle 12V veya 24V)
2. ON / OFF, ON, EN, ON_BL vb: anahtar ayağı, ayak anahtar sinyali (Voltaj aralığı 2.5V-5V arasında)
3. PWM, PDIM, VDAJ, BL-PWM ve diğerleri: parlaklık ayarlanabilir ayaklar (Dimming iki modu vardır, biri dijital moddadır -PWM,
Biri analog dimming -DC.
4PWM, düzgen bir kare dalga sinyali üreten, genellikle 200HZ-2KHZ frekansında olan, atım genişliği ayarlaması olarak adlandırılır.
Voltaj genişliği genellikle 3.3V'dir, PDIM İngilizce kısaltması, Dim "parlaklık" anlamına gelir.
Analog karartma DC voltajı ile yapılır, genellikle parlaklığı kontrol etmek için 0-5V DC voltajı sağlayan ayağa doğrudan aktarılır.
GND: zemin (negatif)
LED +: ışık yayıcı diyot (LED şeridi) Pozitif
LED-: Işık yayıcı diyot (LED şeridi)
