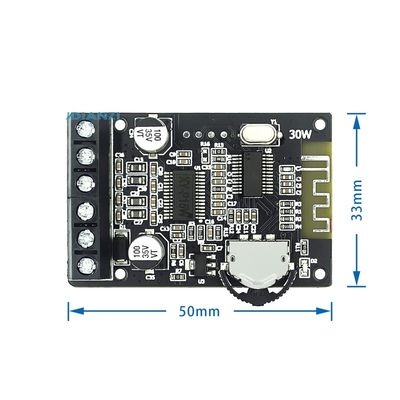

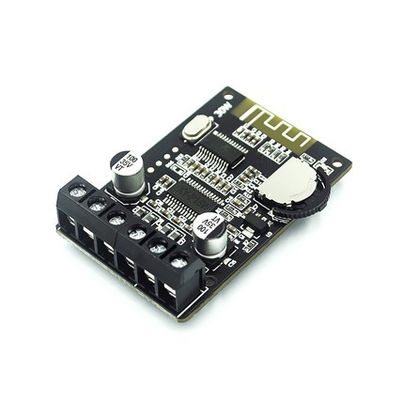

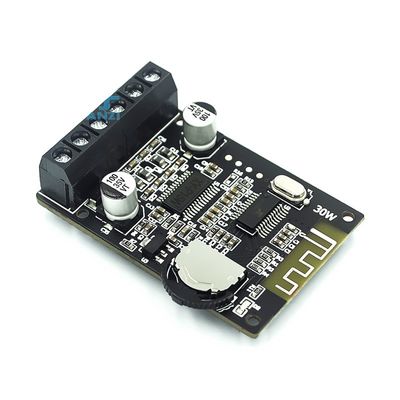

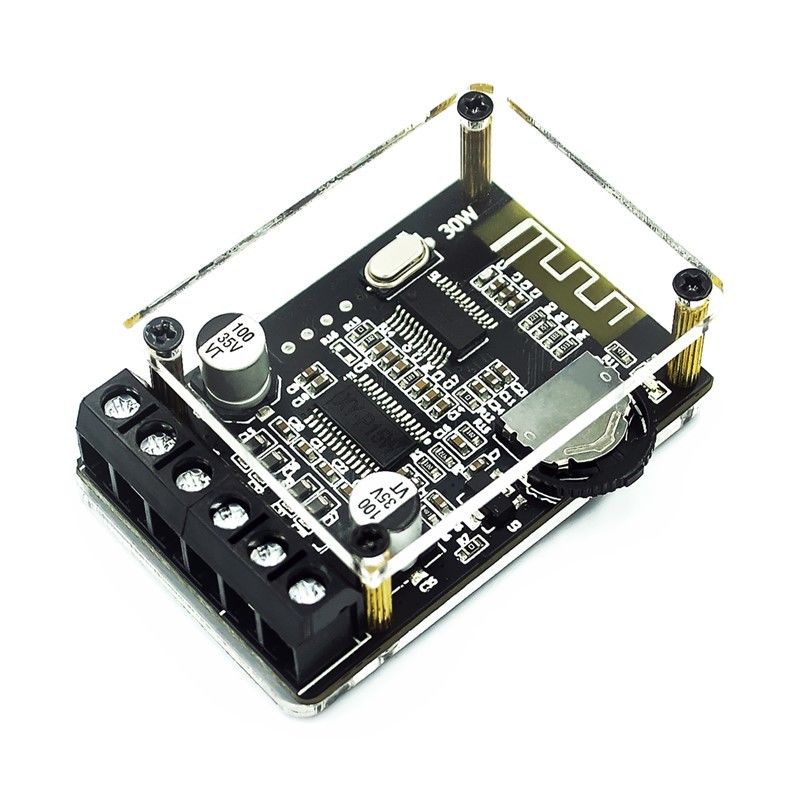

XY-P15W Stereo Bluetooth'lu 10W 20W Yüksek Güç Amplifikatörü Kartı

• Ürün adı: Blue-ooth dijital güç amplifikatörü modülü
• Ürün numarası : XY-P15W
• Çalışma Gerilimi: DC: 8~24V
• Blue-ooth sürümü: 5.0
• İletim mesafesi: 15 metre (görünür ve engelsiz)
• kanal sayısı: İki kanallı (stereo)
• Çıkış gücü (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (ısı emici gerektirir)
• Adaptör hoparlörü (30W~150W)
• 4 ohm (8~12V güç kaynağı)
• 8 ohm (8~24V güç kaynağı)
• 16 ohm (8~24V güç kaynağı)
• modül koruma mekanizması
• Güç ters polarite koruması
• Kısa devre koruması
• Kendini kurtarma aşırı ısınma koruması

Not:

Modülün performansını artırmak için, 20W*2'den fazla uygulama senaryosunda güç amplifikatörü çipine bir soğutucu eklenmesi önerilir.

Talimatlar

• Güç açıldıktan sonra mavi gösterge hızla yanıp söner ve blue-ooth moduna girer;

• "istem sesi" yayınlandıktan sonra eşleştirme moduna girer ve eşleştirmeyi bekler;

• cep telefonu Blue-tooth "XY-P15W" (güç amplifikatörü kartının adı) için arama yapar, "XY-P15W" Bağlan'a tıklayın, bağlantı başarılı olduktan sonra "istem sesi" çalınacak ve gösterge ışığı uzun süre açık kalacak ve cep telefonu müziği çalınabilecek.

• Müzik çalarken gösterge ışığı yavaşça yanıp söner;Blue-tooth'un bağlantısı kesildikten sonra, güç amplifikatörü kartı bir sonraki eşleştirme için hazırdır, "istem sesi" çalınacak ve ardından eşleştirme için bekleyen Eşleştirme moduna girilecektir.Bağlantı aşağıda gösterildiği gibidir

Kullanım önlemleri:

• Güç amplifikatörü kartını WIFI sinyalinden (yönlendirici) mümkün olduğunca uzakta kullanın

• Önerilen güç kaynağı voltajı DC 8~24V'dir.26V'u aşarsa çip yanacaktır.

• Güç kaynağı 4Ω'luk bir hoparlöre bağlandığında 12V'u aşmaz ve güç kaynağı 8Ω'luk bir hoparlöre bağlandığında 24V'u aşmaz

• Güç kaynağı akımının 2a'dan fazla olması tavsiye edilir.

• Modülün çalışma gücü 20W*2'yi aşıyor ve bir soğutucu eklenmesi gerekiyor.

• Hoparlör kablosu çok uzun olmamalı ve 1 metre yakınlığa uygun olduğundan emin olunmalıdır.

• Elektrostatik korumaya dikkat edin.Güç amplifikatörü kartına dokunmadan önce, çipin statik elektrikten bozulmasını önlemek için ellerinizdeki statik elektriği serbest bırakmanız gerekir.Blue-ooth çipi statik elektriğe karşı daha duyarlıdır.

• Hoparlörün aşırı ısınmasını ve yanmasını önlemek için hoparlörün nominal gücünün 30W ve üstüne ayarlanması önerilir.
